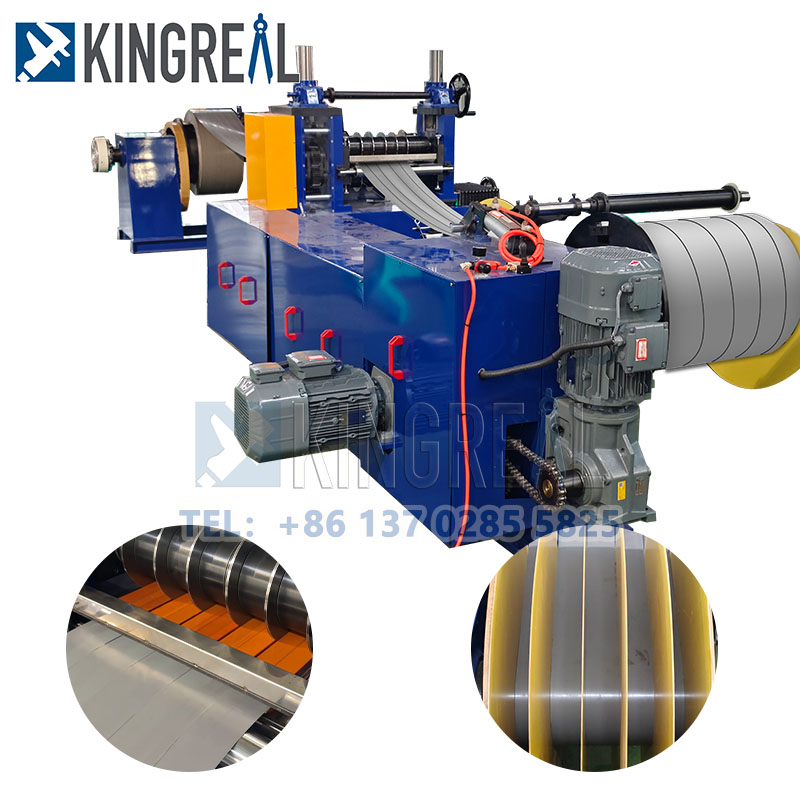

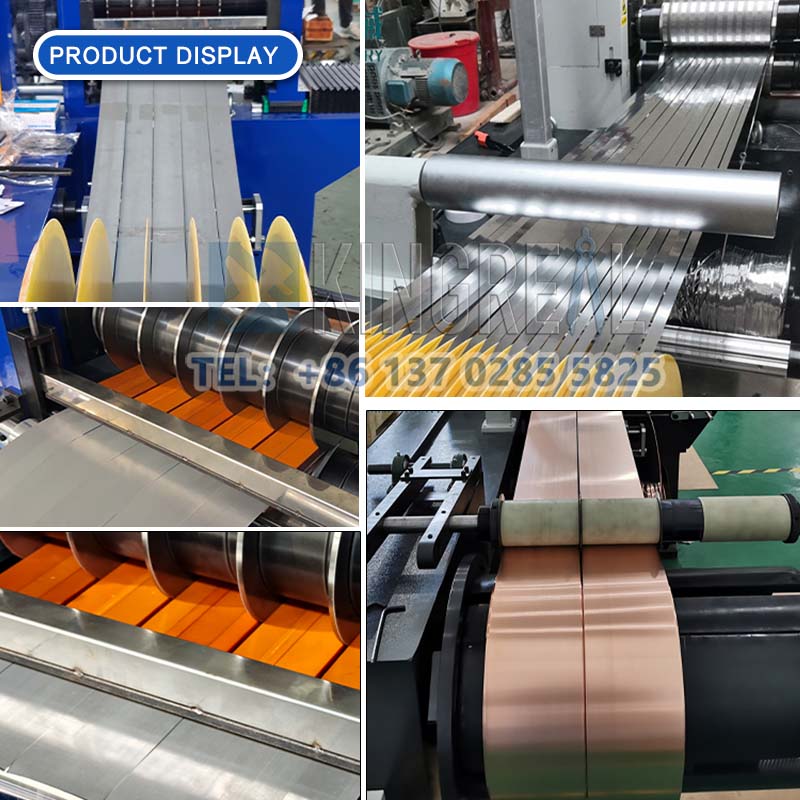

Kingreal Steel Slitter tarjoaaYksinkertainen kelan leikkauskoneasiakkaille, joilla on pienempi budjetti. Tätä yksinkertaista kelaviivaa linjaa käytetään ensisijaisesti leveiden kelojen leikkaamiseen kapeisiin nauhoihin, jotka on räätälöity asiakkaan tarpeisiin ja kelaamaan ne sitten uudelleen tuotantolinjaan.

Tämä yksinkertainen kelan leikkauskone on suunniteltu vastaamaan asiakkaiden tarpeita, joilla on alhaisempi tarkkuus ja kelan leveysvaatimukset. Kingreal Steel Slitter tarjoaa myös yksinkertaistetun version yksinkertaisesta kelakiertävästä viivasta. Tämä yksinkertainen kelaviivan kone minimoi laitevaatimukset ja vastaa samalla yksinkertaisen kelaviivan linjan tarpeita.

Sekä yksinkertainen kelakierros- että tavanomainen metallirlityskone voivat käsitellä erilaisia ​​metallimateriaaleja, mukaan lukien kylmävalssatut ja kuumavalssatut hiiliteräkset, piiteräkset, tinaplate, ruostumattomasta teräksestä ja päällystetyistä materiaaleista jne., Jotka tarkka viipale ja automaattinen käyttö.

Yksinkertaisen kelan leikkauskoneen työnkulku

Lataus Käämi → Decoiling → Puristus → Leikkaus → Silmukointi → Ohjaus → Leikkaus → Kelaus romu → Silmukointi → Tension → Kääntö → Käämien purkaminen →

Yksinkertaisen kelan viivan parametrit

Malli	Materiaalin paksuus (mm)	Materiaalin leveys (mm)	Nauhat	Nopeus	Kelapaino	Huomautus
Malli 1	0,1-1	80-350	8-30	50-100	3	Tekniset parametrit ja laitteiden kokoonpanot voidaan määrittää asiakkaiden tarpeiden mukaan
Malli 2	0,2-2	80-350	6-30	50-150	3
Malli 3	0,2-2	80-450	6-30	50-150	5
Malli 4	0,2-2	80-650	6-30	50-150	7
Malli 5	0,2-2	80-800	6-30	50-150	7
Malli 6	0,1-1	500-1300	12-30	50-200	7/15
Malli 7	0,3-2	500-1600	12-30	50-200	7/15
Malli 8	0,3-3	500-1600	8-30	50-180	15
Malli 9	0,3-3	900-1800	8-30	50-180	20
Malli 10	1-4	900-1600	6-30	50-120	20
Malli 11	1-6	900-1600	6-30	30-80	30
Malli 12	2-12	900-1600	5-30	20-50	30

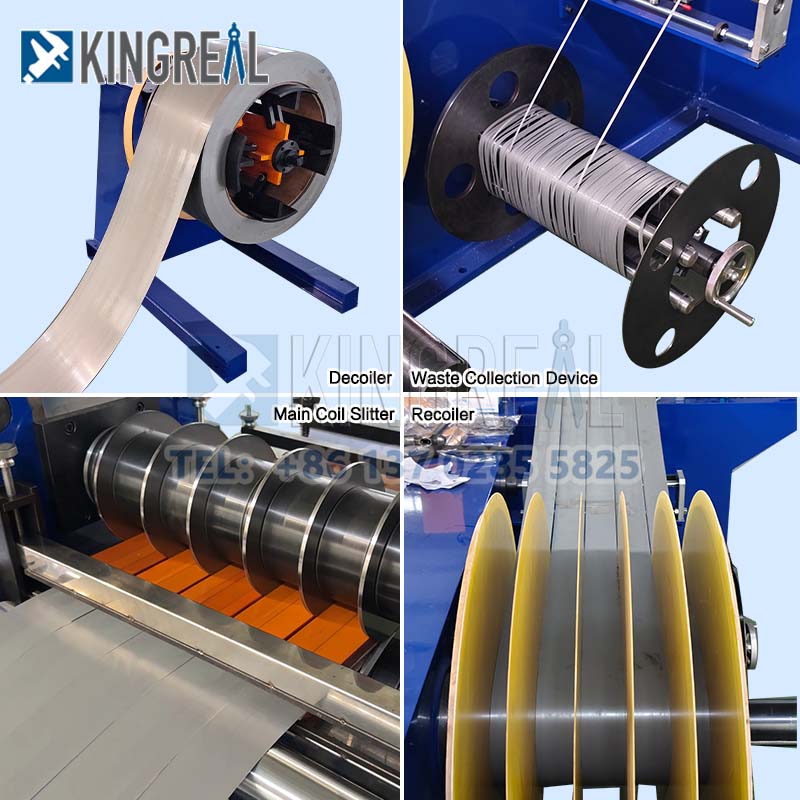

Yksinkertaisen kelan viivan pääkomponentit

a. Hydraulinen kelakuormitusvaunu yksinkertaisen kelan leikkauskoneesta

1. Pääkomponentit: hitsattu teräsrakenne, liikkuvat pyörät, neljä opaspylvästä, käyttöakseli jne.

2. Suurin kuormitus: 10 tonnia, 1,1 kW sykloidiaalista pyörämoottoria, matkanopeus 6 m/min.

3. Hydraulinen käyttö: Voi nostaa kelat alle 10 tonnia ylös ja alas, enimmäishalvaus 500 mm. Hydraulinen sylinteri: FA-φ125 mm (yksi sarja).

b. Hydraulinen dekoija yksinkertaisen kelan viipale -linjalle

1) Pääkomponentit: Hitsattu teräsrakenne, neljä kaarevaa terää, kiilanmuotoinen liukupohja, karja, sivulevyt, laakerit, laakeri, pneumaattinen levyjarru jne.

2) Laajennus- ja vetäytymisalue: φ460 mm - φ520 mm × 850 mm.

3) Suurin kuorma: 10 tonnia.

4) Hydraulinen käyttö: Laajennus ja vetäytyminen suoritetaan push-pull-hydraulisilla sylintereillä; Hydrauliset sylinterit: f-φ200 mm (1 sarja)

5) Moottorin teho: 4,0 kW sykloidinen nastausmoottori + invertteri, ketjuvetoinen syöttö

6) Paina rulla: 1,1 kW sykloidinen nastausmoottori

c. Hydraulinen tukivarsi yksinkertaiseen kelan leikkauskoneeseen

Tarkoitus: Tukee päälaitteen päävarren ja lisää kelan pyörimishihnaa.

Yhden käsivarren rakenne, hydraulisylinterikorut ja laskee.

Kiertoamisen aikana tukivarsi nousee tukemaan Decoiler -käsivartta; Kuormituksen aikana tukivarsi laskeutuu.

d. Peeler, puristustela, hydraulinen leikkaus yksinkertaisen kelan viivan viivan saamiseksi

Päärakenne: hitsattu teräslevy

Painatela: φ250 × 1050 mm, saumaton putki, polyuretaanikumipinnoite, 18,5 kW: n tavanomainen moottori vaihtelevalla taajuuslaitteella

Hydraulinen leikkaus: hitsattu teräslevyn runko, valettu terästeräpohja

Leikkuri: Nelipuolinen terä, materiaali: CR12MOV, kovuus: 60 ± 1

Hydraulinen käyttö: Hydraulinen sylinteri: FA-φ100mm, 2 sarjaa

e. Silmukoiva kaivo ja silta yksinkertaiseen kelan viipaleiseen koneeseen

Päärakenne: hitsattu teräslevy

Hydraulinen asema: CA-samramm, 1 sarja hydraulisia sylintereitä hallitsee siltojen nostaminen ja laskeminen

f. Manuaalinen sivuoppaat yksinkertaiseen kelaviivan linjaan

1. Pääkomponentit: teräslevy, puristustelan kokoonpano, polyuretaani kumipyörä, ruuvikäsipyörä, sähköinen säätö jne.

14. Sivuohjetelat: Materiaali: CR12MOV, Korkean lämpötilan sammuttu ja karkaistu, HRC 580-620, 2 rullaa molemmilla puolilla

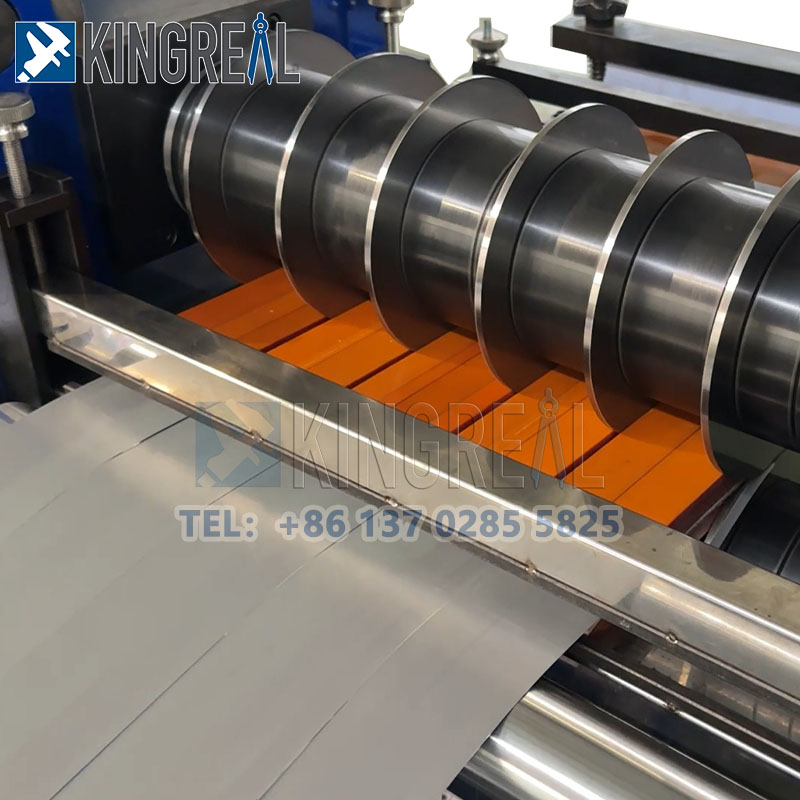

g. Leikkauskone yksinkertaisen kelan viivan viivan saamiseksi

1. pääkomponentit: teräslevyn rakenne, valettu pohja, synkroninen vaihdelaatikko, nostomekanismi, kytkinkytkentä, yleinen nivel jne.

2. Leikkuri-akseli: 40Cr, φ140 x 1050 mm, T-Slot 28mm, keskitaajuinen sammutus ja karkaisu, maa, kova kromi käsitelty, raon syvyys 16 mm.

3. Leikkurin ulomman halkaisija: φ280mm (ostaja)

4. Kiinnitysmenetelmä: Leikkurin lukitus muttereilla

5. Yksi säätelijä, joka on asetettu puulaitien kiinnittämiseksi

6. Sivupaneelit liikuttavat sähköä, leikkurin akselin nosto ja alempi sähköinen synkronisesti

7. RIKKAINEN MOTOR: 45 kW AC -moottori + invertteri

h. Erota romun tuuletus yksinkertaiseen kelakiertävään koneeseen

Pääkomponentit: hitsattu teräslevyn rakenne, opastelat

Kaksipuolinen romukäyttäjä, teleskooppimekanismi, automaattinen purkaus, vaihtovirtamoottori + invertterin asema

i. Silmukoiva kaivo ja silta yksinkertaiseen kelaviivan linjaan

Pääkehys: hitsattu teräslevyn rakenne

Hydraulinen käyttö: Hydraulisylinterin hallinta siltojen nosto ja alempi: CA-80 mm (1 sarja)

j. Levyjännitysasema yksinkertaisen kelan leikkauskoneesta

Päärakenne: Teräslevy, erotusrulla, PU -kumi

Kiristyslevy: villapinnoitettu

Rulla: φ500mm, PU-kumipinnoitettu

Hydraulinen käyttö: Levyn nostamista ja laskua hallitsee; Hydraulinen sylinteri: FA-φ100mm (2 sarjaa)

k. Hydraulinen kela, hydraulinen ejektori yksinkertaisen kelan viivan viivalle

Pääkomponentit: hitsattu teräsrakenne, neljä teräslevyä, kiilamuotoinen liukupohja, karja, sivulevyt, laakerit, laakerilohkot, työntövoiman hydraulinen sylinteri, vaihdelaatikkojen pelkistin, hydraulinen poisto, pneumaattinen jarru jne.

Halkaisija -alue: φ480 mm - φ508 mm × 850 mm

Push-Pull-hydraulisylinteri: FA-φ150mm

Suurin kuormituskapasiteetti: 10 tonnia

75 kW AC -moottori + invertteri

Ø80 mm puristinvarsi, hydraulisesti nostettava

l. Hydraulinen tukivarsi yksinkertaiseen kelan leikkauskoneeseen

Tarkoitus: Tukee pääkaulanvartta ja lisää kelerin kiertohitautta.

Yhden käsivarren rakenne, hydraulisesti nostettava

Kelan aikana tukivarsi nousee ylöspäin kelausvarren tukemiseksi; Purkistuksen aikana tukivarsi nousee alaspäin.

m. Hydraulinen purkamiskärry yksinkertaisen kelan viivan viivan saamiseksi

1) Pääkomponentit: Hitsattu teräsrakenne, matkapyörät, neljä opas -sarakkeet, käyttöakseli jne.

2) Suurin kuormituskapasiteetti: 10 tonnia, 1,1 kW: n sykloidi -pyörämoottori, matkanopeus: 6 m/min.

3) Hydraulinen käyttö: pystyy nostamaan kelat jopa 10 tonniin, enimmäishalvauksella 500 mm. Hydraulinen sylinteri: FA-φ125 mm, yksi sarja.

N.Hydraulinen järjestelmä yksinkertaisen kelan leikkauskoneelle

Pääkomponentit: 300 kg hitsatut teräslevyn öljysäiliöt, erilaiset hydrauliventtiilit ja öljypiirilevyt.

Hydraulinen käyttövoima: E-luokan 11 kW moottori, 30 ml: n siirtymä, normaali paine: 70 kg/cm², maksimipaine: 140 kg/cm².

o. Sähköohjausjärjestelmä yksinkertaisen kelan viivan viivalle

1) Yksi pääohjauskonsoli ja kaksi apuohjauskaapia helpottavat kelan lastausta ja purkamista.

2) Virtalähde: kolmivaiheinen 380 V ± 10%, 50Hz ± 1 Hz

3) Pääkomponentit ja sovellukset: Koko linja koostuu pääohjauskonsolista, apuohjauskonsolista Decoiderille, apuohjauskonsolista recoilerille ja sähköohjauskaapista. Koko yksinkertainen kelaviivan linja käyttää keskitettyä ohjausta. Pääohjauskonsolissa on digitaalinen näyttö, korkea ja alhainen nopeus, manuaalinen syöttö, jatkuva liukas ja vikahälytystoiminnot. Kaikki komponentit tuodaan tai tunnetuista kotimaisista tuotemerkeistä. Kosketusnäytön ohjausjärjestelmä helpottaa nopeuden ja muiden parametrien asettamista ja säätämistä. Se voi helposti vaihtaa manuaalisen, itsenäisen ja automaattisen tilojen välillä ja voi seurata kunkin komponentin työtilaa milloin tahansa turvallisen ja tehokkaan toiminnan varmistamiseksiYksinkertainen kelaviivan linja.
