KINGREAL MACHINERY voi toimittaa 0,3-2 1600 mm teräsleikkauslinjan, jota käytetään eri materiaalikelan leikkaamiseen tietyn levyisen levyn levyyn. KINGREAL voi tarjota ammattimaisen ohjelman suunnittelun, viimeisimmän tarjouksen ja ammattimaisen myynnin jälkeisen tiimipalvelun. Tervetuloa ottamaan yhteyttä!

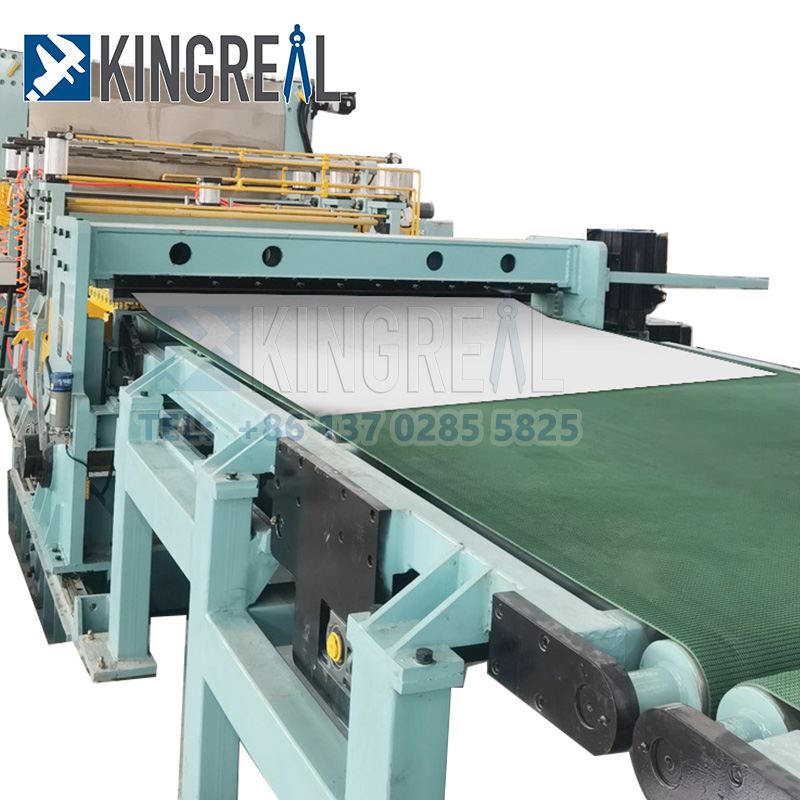

KINGREAL Steel CutL:llepituus linja sopii eri materiaaleille (kuten teräs, metalli, ruostumaton teräs ja alumiini).paksuus 0,3-2 mm, jaleveys voi olla 1600 mmlevylevy leikkausosan käsittelemiseksi asiakkaalle’s erityinen tarve.
Mittauslinjan laitekokoonpano on joustava; KINGREAL voi valmistaa valmistuskoneita, jotka on räätälöity erityisesti tarpeidesi mukaan. Erikoistarpeiden täyttämiseksi KINGREAL loi kosketusnäytön, jonka avulla käyttäjät voivat säätää leikattavien kelojen pituutta ja lukumäärää. Automaattinen kiinteäpituinen linja mittaa pituuden servomoottorilla, mikä varmistaa tuotetun tuotteen oikeellisuuden.
|
Ei |
Komponentin nimi |
Määrä |
|
1 |
Kelaa lastaava auto |
1 yksikkö |
|
2 |
Hydraulinen decoiler |
1 yksikkö |
|
3 |
Silmukka |
2 yksikköä |
|
4 |
Sivuohjainlaite |
1 yksikkö |
|
5 |
Suoristuskone |
2 Yksikkö |
|
6 |
Korkean tarkkuuden leikkauskone |
1 yksikkö |
|
7 |
KuljetusTpystyy |
1 yksikkö |
|
8 |
PneumaattinenStakki |
1 yksikkö |
|
9 |
Hydraulinen ohjausjärjestelmä |
1 sarja |
(Osaluettelo on vain viitteellinen ja se on mukautettava asiakkaan tarpeiden mukaan.)
|
Koneen nimi |
Steelcutlpituusline |
|
Kelan materiaali |
Teräslevy（muuta voi tarjota |
|
Max kelan paksuus |
3mm |
|
Max kelan paino |
1600mm |
|
Max kelan korkeus |
20 tonnia |
|
Kela I.D |
508mm, 610mm, 760mm |
|
Kela O.D |
≤2000mm |
|
Max leikkuupituus |
24 m |
|
Leikkausnopeus |
60m/min |
|
Leikkaustoleranssi |
±0,01 mm |
|
Sähköinen ohjausjärjestelmä |
PLC automaattinen ohjaus |
Kelakuormausauto -- Hydraulinen purkulaite -- Syöttöohjainlevyn kiinnitys -- Puristuskone -- Silmukka -- Suurinopeuksinen leikkaus -- Pino
|
Komponentin nimi |
Kuvaus |
Erittely |
|
Hydraulinen decoiler |
Latausosaa käytetään metallilevyn syöttämiseen leikkauskoneeseen leikkausta varten. Se käyttää yleensä hydraulista lastausmekanismia, joka voi toteuttaa automaattisen lastauksen ja ohjata lastausnopeutta ja -asentoa antureiden kautta varmistaakseen, että metallilevyt tulevat tarkasti leikkausalueelle. |
1. teho: 7.5KW
2. Nopeusrajoitin: X95 kaksivaiheinen sykloidinen tappipyörän alennus |
|
Perhonleikkuukone |
Leikkaustyökalu on raskasmetallileikkauslinjakoneen avainkomponentti, joka koostuu yleensä yläveitsestä ja alemmasta veitsestä. Veitset on valmistettu korkealaatuisesta seosteräksestä, jolla on korkea kovuus ja kulutuskestävyys.
Ylemmän veitsen ja alemman veitsen välistä rakoa voidaan säätää metallilevyn paksuuden mukaan leikkausvaikutuksen ja leikkauksen laadun varmistamiseksi. |
Voidaan viitata yllä olevaan taulukkoon
12x2500 hydraulinen leikkaus 22KW |
|
Hydraulijärjestelmä |
Raskasmetallileikkauslinjakone on varustettu edistyneellä sähköisellä ohjausjärjestelmällä, mukaan lukien PLC-ohjain, kosketusnäytön käyttöliittymä ja anturit.
Ohjausjärjestelmän avulla koneen automaattinen toiminta ja valvonta voidaan toteuttaa, ja leikkausparametreja voidaan säätää leikkausprosessin vakauden ja turvallisuuden varmistamiseksi. |
1. Virtaus: L=40L/min 2. Paine: P=12Mpa 3. Teho: 7,5 kW
|

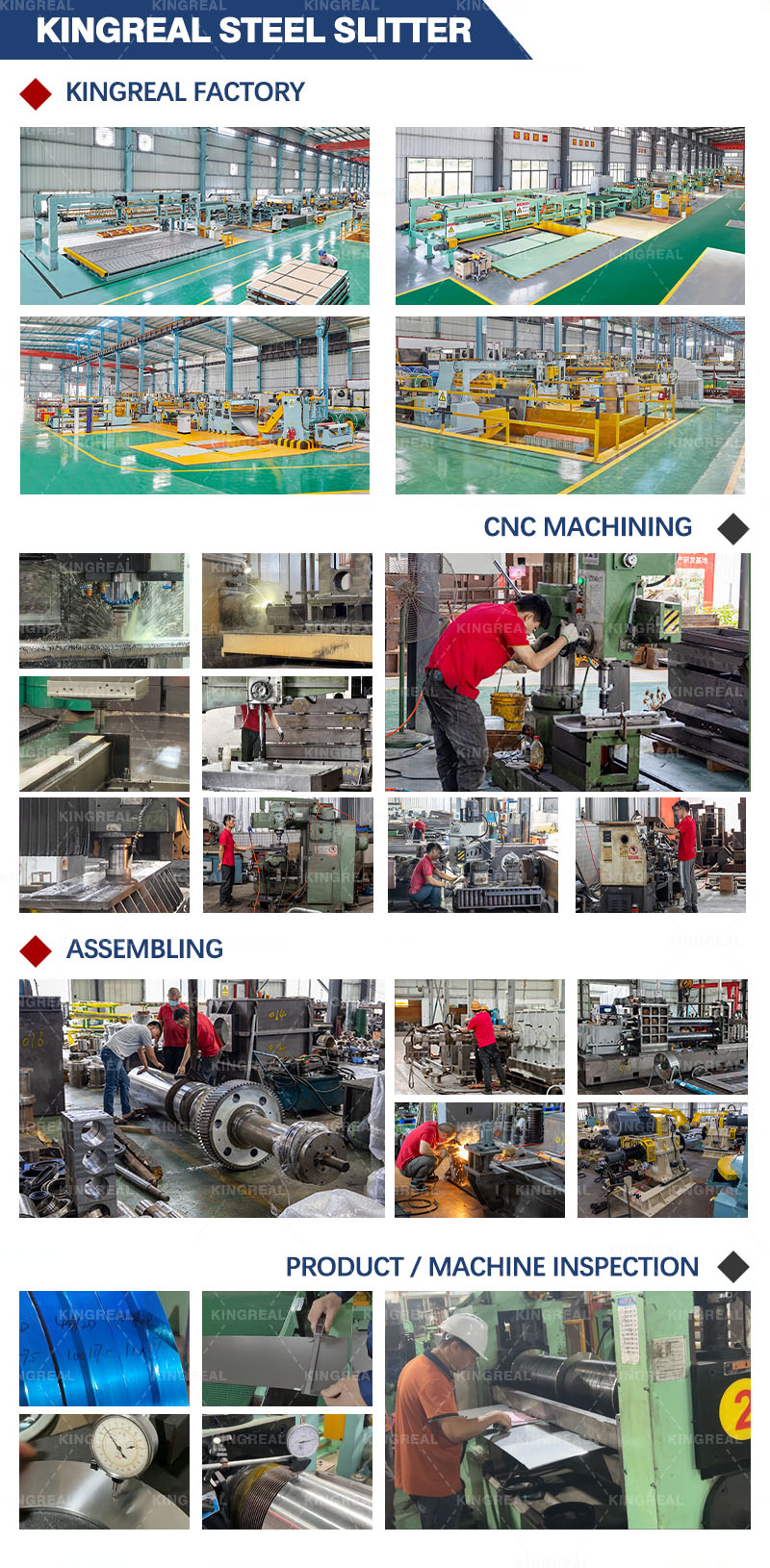

KINGREAL STEEL SLITTERillä on oma tuotantolaitos, johon kuuluu runkovalupaja, CNC-ohjauspaja, osien koneistuspaja ja kokoonpanopaja. Koneiden tuotannon laadun varmistamiseksi koko linja testataan ja säädetään tehtaalla. KINGREAL toivottaa kaikki asiakkaat tervetulleiksi käymään tehtaallamme.
KINGREAL Steel Slitter on onnistuneesti kuljettanut erilaisiakelan leikkauskoneja CTL-linjalaitteet maihin, kuten Saudi-Arabiaan, Venäjälle, Intiaan ja Turkkiin.Voit lukea lisää projektista klikkaamalla tästä.
