Joustavat tasoituslinjat on suunniteltu erityisesti metallilevyjen ja -kelojen oikaisemiseen, ja niitä voidaan käyttää myös pituuteen leikattujen metallikoneiden yhteydessä.

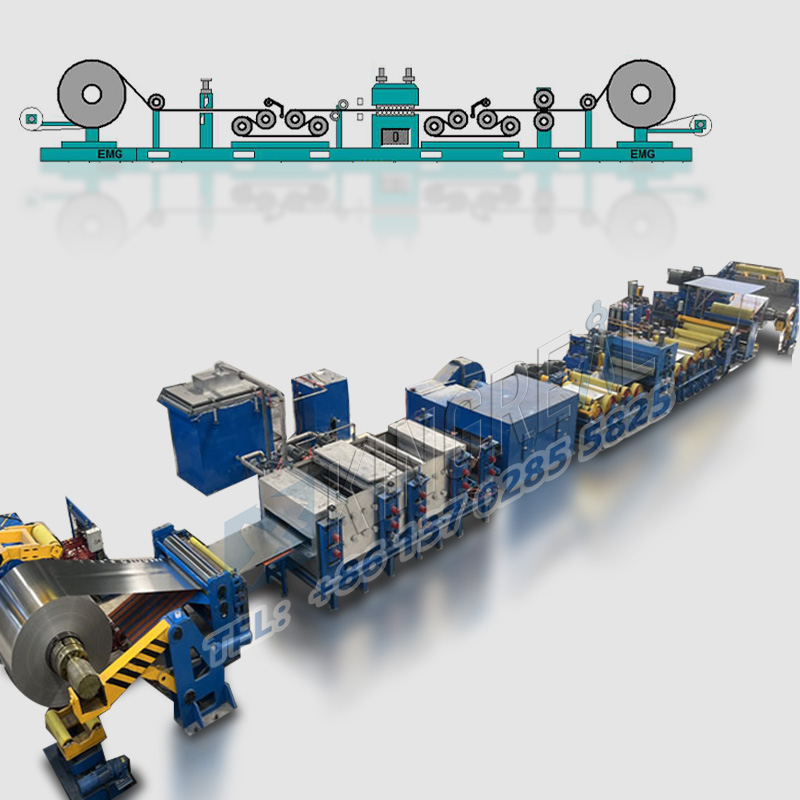

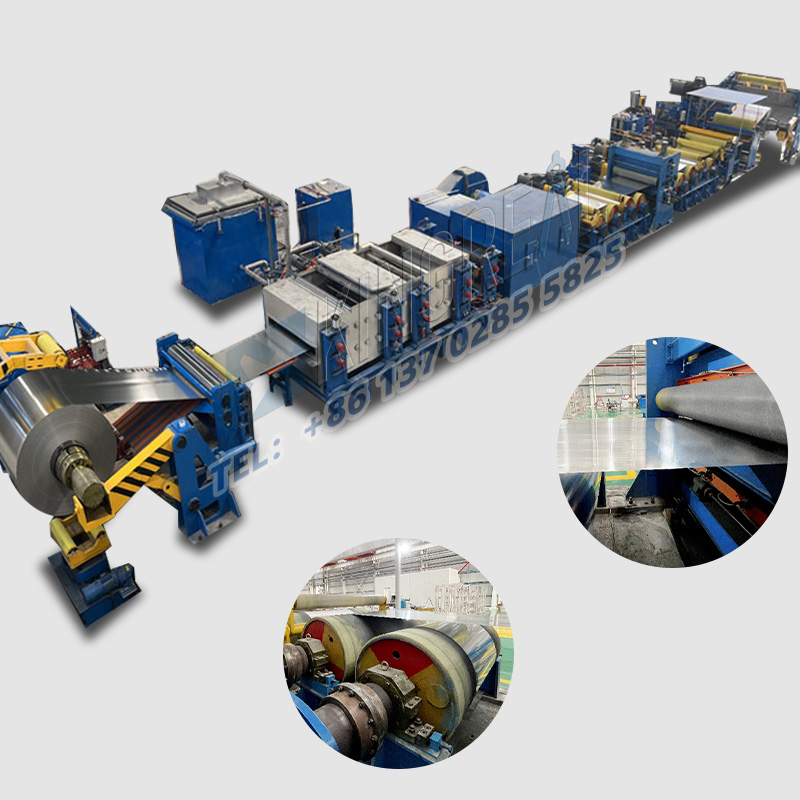

Pituuteen leikattu Stretch-tasoituslinja on laite, joka on erityisesti suunniteltu suoristamaan metallilevyjä ja -keloja (mukaan lukien ruostumaton teräs, teräs, kuumavalssattu teräs, alumiini ja kupari). Leveling Cut To Length Line käyttää mekaanista voimaa korjaamaan vikoja, kuten mutkia, kiertymiä ja loimia, mikä johtaa tasaisiin, suoriin ja tasaisesti jakautuneisiin pintoihin. Paaritasoituskone voi suoristaa materiaaleja yhteen tai kahteen suuntaan, ja se on helppokäyttöinen, korkea hyötysuhde ja suuri tarkkuus. Alumiiniseoslevyjen tai -kelojen valmistuksen ja käsittelyn aikana esiintyy usein eri syistä johtuvia epätasaisuuksia, jotka edellyttävät oikaisua venytystasoitusviivalla. Paarit voivat parantaa metallimateriaalin tasaisuutta ja pinnan laatua, vähentää tehokkaasti murtumisnopeutta ja välttää epätasaisten levy- tai kelamateriaalien aiheuttamia laatuongelmia.
Yleensä pituuteen leikatut venytystasoituslinjat ovat välttämättömiä metallinkäsittelyn laitteita. Niillä on keskeinen rooli metallin käsittelyssä, metallimateriaalien tarkkuuden ja laadun parantamisessa, valmiiden tuotteiden pinnan laadun ja mekaanisten ominaisuuksien parantamisessa, ongelmien todennäköisyyden vähentämisessä metallimateriaaleista valmistettujen myöhempien tuotteiden tuotannossa ja käytössä sekä tuotannon tehokkuuden ja taloudellisten hyötyjen parantamisessa. Niillä on laajat sovellusmahdollisuudet.
Tämä oikaisumenetelmä tarjoaa korkealaatuisen oikaisun, ja sitä voidaan käyttää erilaisten metallimateriaalien suoristamiseen, mukaan lukien lujat nauhat.
Tuote
Malli 1
Malli 2
Malli 3
Malli 4
Malli 5
Suurin tasoituspaksuus (mm)
2
2
3
3
6
Pienin tasoituspaksuus (mm)
0.4
0.4
0.7
0.7
1.5
Suurin tasoitusleveys (mm)
1000
1250
1250
1500
1600
Materiaalin kantokyky (MPa)
240
240
235
235
240
Työrullan halkaisija (mm)
48
48
60
60
95
Työrullan etäisyys (mm)
50
50
65
65
100
Rakattujen tuotteiden lukumäärä (n)
21
21
19
19
13
Koneen nopeus (m/min)
6
6
7
7
10
Päämoottorin teho (kW)
7.5
7.5
11
15
37

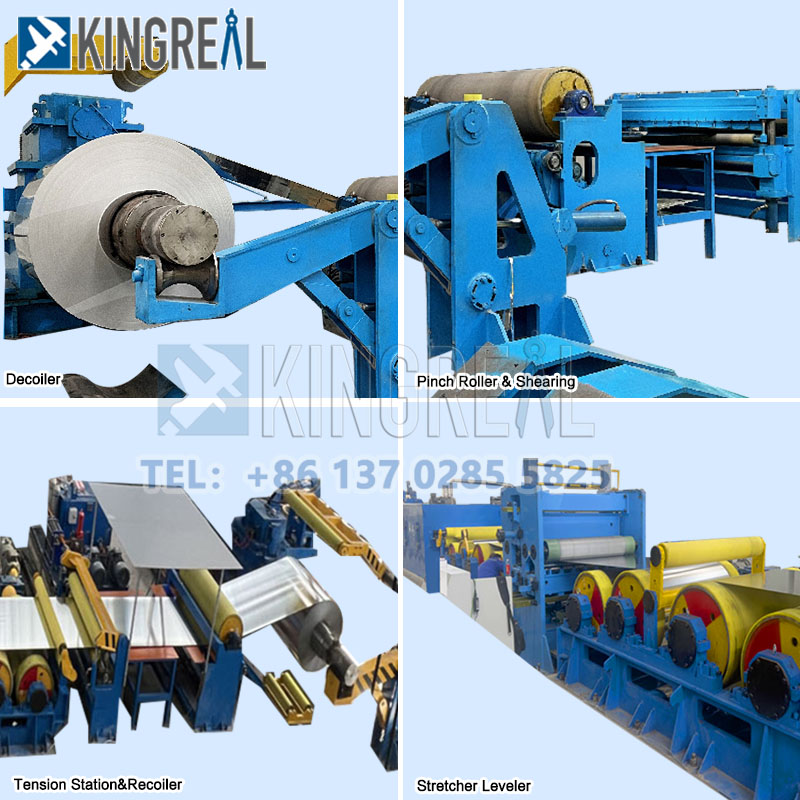

-Decoileri venytystasoitusta varten leikattu pituuslinjaan: Kelaa kela auki myöhempää käsittelyä varten.
-Paareiden tasoituskoneen leikkuri: Teräleikkuria käytetään metallilevyjen päiden leikkaamiseen. Kun levyssä on huomattavaa kaareumaa, se voidaan segmentoida reunojen leikkausta vähentämiseksi ja tuoton parantamiseksi.
Sadonleikkuri koostuu pääasiassa pyrstötyöntimestä, leikkurirungosta, teränvaihtajasta ja värähtelevästä rullapöydästä.

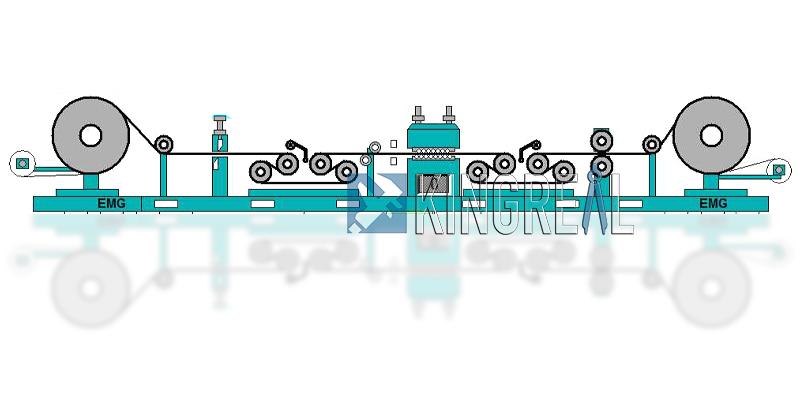

- Suoristuspaarien tasoituskoneeseen: Suoristusrulla koostuu pääasiassa kahdesta kiristysrullasarjasta, keskimmäisestä taivutustelasta ja tasoitustelasta.
Kun metallikela tai -levy kulkee tasoittimen läpi, kiristystelojen kohdistama jännitys ja taivutustelojen aiheuttama taivutusjännitys yhdistyvät.
Tämä yhdistetty jännitys saa nauhaan läpi tietyn määrän muovista venymistä, joka sitten tasoitetaan tasoitusteloilla.
Tämä oikaisumenetelmä tarjoaa korkealaatuisen oikaisun, ja sitä voidaan käyttää erilaisten metallimateriaalien suoristamiseen, mukaan lukien lujat nauhat.
- Tulokiristysrullasarja ja ulostulon kiristysrullasarja paarien tasoituskoneeseen: Näiden kahden telan väliin muodostuva jännitys on oikaisuosan jännitys. Se estää nauhaa poikkeamasta, säilyttää suoran muodon ja vähentää metallin muodonmuutoskestävyyttä ja työskentelyä.
- Recoiler venytystasoitus leikataan pituuslinjaan: Oistettu metallikela on kelattu helpottamaan pitkän matkan kuljetusta ja säilytystä.
1. Nauhan muodon parantaminen
Paaritasoituskoneen ensisijainen tehtävä on parantaa metallinauhan nauhan muotoa. Nauhaa venyttämällä ja taivuttamalla se eliminoi tehokkaasti aaltoilevat viat, kuten reuna- ja keskiaallot sekä C- ja L-muotoiset mutkat. Tämä prosessi parantaa merkittävästi nauhan suoruutta, mikä parantaa stabiilisuutta ja yhtenäisyyttä myöhemmän käsittelyn aikana.
2. Käsittelyn suorituskyvyn parantaminen
Lisäksi pituuteen leikattu joustava tasoitusviiva voi parantaa nauhan käsittelytehoa. Venyttämällä ja taivuttamalla, kuten pintakäsittelyn vaikutus, se voi vähentää tai poistaa myöntötasanteita, mikä johtaa tasaiseen muodonmuutokseen myöhemmän muodonmuutoksen aikana.
Tämä tasalaatuisuus parantaa materiaalin prosessointikykyä, mikä tekee siitä helpompi käsitellä ja soveltuu erilaisiin myöhemmiin prosesseihin.
1.Edistyksellinen ohjausjärjestelmä paarien tasoituskoneeseen
Pituuteen leikatussa venytyslinjassa käytetään PLC-järjestelmää, joka mahdollistaa useiden tuotantoparametrien säätämisen ohjauspaneelissa, mukaan lukien aukikelausjännitys, nopeusasetukset, sisään- ja poistumiskorkeudet sekä ulostulon kaltevuus. Tämä automaattinen ohjaus parantaa tuotannon tehokkuutta ja vähentää inhimillisiä virheitä.
2. Neljä-rulla srakenne paarien tasoituskoneelle
Joustava tasoitus pituusleikkauslinja hyödyntää edistynyttä nelirullarakennetta, joka mahdollistaa täysin hydraulisen automaattisen housunld-alas-säätö ja muototaivutustelojen joustava säätö. Tämä rakenne varmistaa vakauden ja johdonmukaisuuden kiristys- ja tasoitusprosessin aikana.
3. AC vaihtuvataajuinen nopeudensäätö paarit vaaituskoneeseen
Päävalssaamo käyttää vaihtotaajuista nopeudensäätöjärjestelmää yhdistettynä Siemensin PLC-ohjaukseen, mikä varmistaa sujuvan toiminnan ja tehokkaan tuotannon.
4. Täyshydraulinen ruuvausjärjestelmä paarien tasoituskoneeseen
Hydraulinen AFC (Automatic Screwdown Control) -järjestelmä on PLC-ohjattu, ja siinä on jatkuva rullavälin asento suljettu silmukka ja jatkuva vierintävoima suljettu silmukka. Tämä järjestelmä varmistaa tarkan hallinnan oikaisuprosessin aikana ja parantaa tuotteen laatua.
5. Tuotantoprosessin automatisointi paarit tasoituskoneeseen
Yksikössä on prosessien lukitus-, hitsaus- ja hälytystoiminnot, jotka mahdollistavat tuotantoprosessin automatisoinnin. Tämä parantaa merkittävästi laitteiden turvallisuutta ja luotettavuutta.
6. Parametrien esiasetus ja valvonta paarit tasauskoneelle
Pituuteen leikattu venytystasoituslinja tukee prosessiparametrien esiasetusta, havaitsemista, näyttöä, hälytystä ja tallennusta helpottamaan käyttäjän kyselyä ja hallintaa. Tämä älykäs hallintatapa tekee käytöstä yksinkertaisempaa ja intuitiivisempaa.
7. Vakaa rakennedesignPaaritasoituskoneeseen
Koko pituuteen leikattu venytystasoituslinja on varustettu valurautaisella runkopaneelilla ja valurautaisella rungolla, mikä varmistaa vakaan toiminnan, vähentää tärinää ja pidentää paarien tasoituskoneen käyttöikää.
8. Helppoaopersiovenytystasoitus leikataan pituuslinjaan
Paaritasoituskone on suunniteltu helppokäyttöiseksi, jolloin aloittelevatkin käyttäjät voivat nopeasti hallita koneen ja varmistaa tehokkaan tuotannon.
KINGREAL STEEL SLITTER tarjoaa asiakkaille sekä pituuteen leikattuja venyviä tasoituslinjoja että metallileikkausviivoja, mikä tekee niistä ihanteellisen yhdistelmän. Paaritasoituskone tasoittaa ensin metallikelan pinnan ja vähentää sisäisiä jännityksiä, ennen kuin syöttää sen pituuteen leikattavaan metallikoneeseen leikkaamaan ennalta määrättyyn pituuteen. KINGREAL STEEL SLITTER tarjoaa erilaisia pituuteen leikattuja metallikoneita, mukaan lukien kevyen mittakaavan tuotantolinjan, keskikokoisen pituuteen leikatun linjan ja raskaan mittauslinjan, riippuen käsiteltävän materiaalin paksuudesta.
KINGREAL STEEL SLITTER tarjoaa myös perholeikkausleikkauskoneen, pyörivän leikkausleikkauskoneen ja kiinteän leikkausleikkauskoneen, jolloin asiakkaat voivat valita tuotannon tehokkuuden, mittakaavan ja tavoitetuotannon perusteella. KINGREAL STEEL SLITTERin insinöörit antavat kattavia suosituksia asiakkaiden erityistarpeiden perusteella varmistaakseen laitteiden optimaalisen koordinaation ja suorituskyvyn.
 |
 |
|
Paarit Leveler Machine |
Metalli leikkauskone |
1. Autoteollisuus: pituuteen leikattuja venyviä tasoituslinjoja käytetään autoteollisuudessa korilevyn käsittelyprosessin aikana levyn suoristamiseksi ja venyttämiseksi autojen laatuvaatimusten mukaisesti.
2. Rakennusteollisuus: Paarittimet käytetään rakennusteollisuudessa teräslevyjen suoristamiseen ja venyttämiseen teräsrakenteiden valmistuksen aikana teräsrakenteiden vakauden ja lujuuden varmistamiseksi.
3. Elektroniikkalaitteiden valmistus: Tällä alalla pituuteen leikattua venytystä tasoituslinjoja käytetään suoristamaan ja venyttämään metallilevyjä tai kalvoja elektronisten komponenttien tasaisuus- ja johtavuusvaatimusten täyttämiseksi.
4. Ilmailu- ja avaruusteollisuus: Tällä teollisuudella paarit tasoituskoneita käytetään suoristamaan ja venyttämään lentokoneiden pintalevyjä niiden lujuuden ja yleisen laadun parantamiseksi.
5. Metallintyöstöteollisuus: Tällä alalla pituuteen leikattuja venytystasoituslinjoja käytetään erilaisten metallilevyjen suoristamiseen ja venyttämiseen erilaisten työkappaleiden käsittelyvaatimusten täyttämiseksi.
