KINGREAL SLITER Tarkkuusleikkaus linjaan

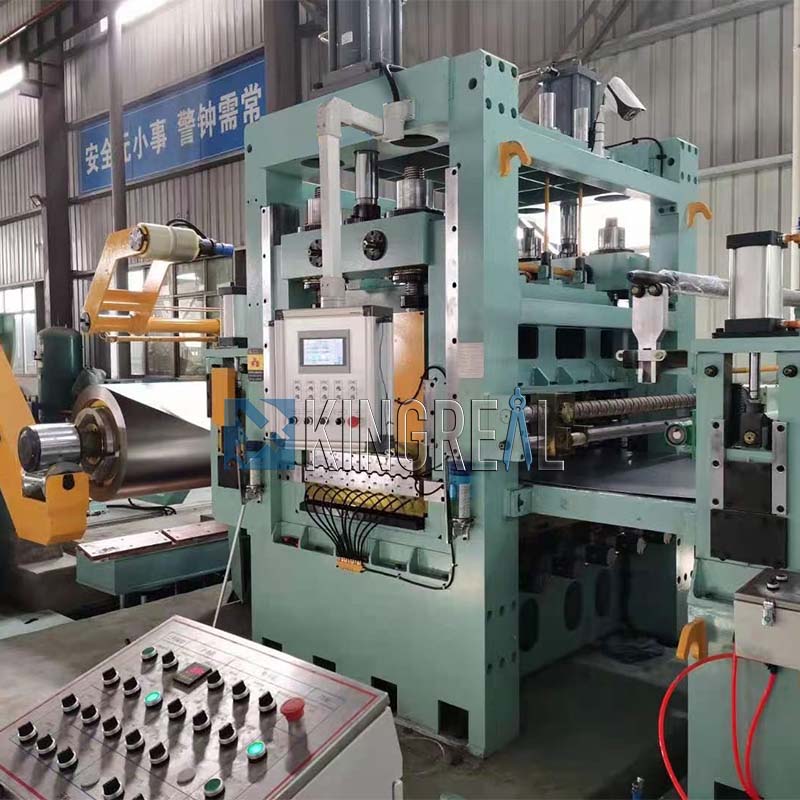

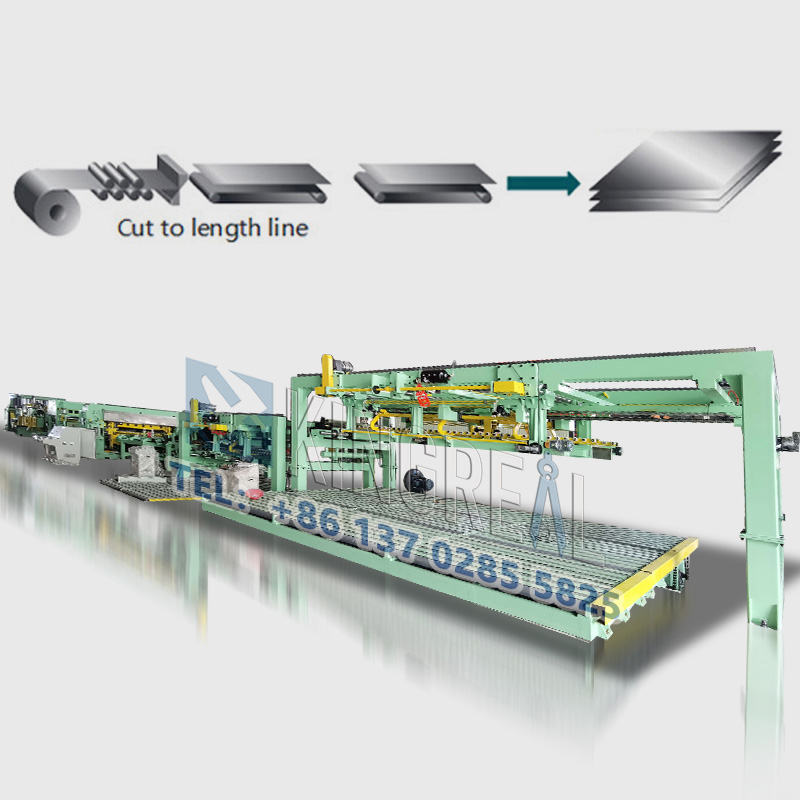

Precision Cut-to-Length Line koostuu pääasiassa syöttökärrystä, kelauskoneesta, tasoituskoneesta, syöttömekanismista, leikkauskoneesta, kuljetuslaitteista ja pinoamislaitteista. Mittauskoneeseen voidaan asentaa leikkuukone, jolla leikataan arkkimateriaali haluttuun leveyteen, suoritetaan pituuskohtaista leikkausta ja pinotaan materiaali. High Precision Cut-to-Length Machine on korkean suorituskyvyn tuote, joka yhdistää koneet, sähkön ja hydrauliikan. Siinä on korkea automaatio, yksinkertainen ja luotettava toiminta, suuri pituustarkkuus, erinomainen arkin tasaisuus ja siisti pinoaminen.

Leikkauskoneen luokitus

1. Mittaiseksi leikattavan metallilevyn paksuuden perusteella pituusleikkauslinjat jaetaanKevyt mittari leikattu pituuteen (käsittelypaksuus 0,2–3,0 mm) jaRaskas mittaleikkauskone(käsittelypaksuus 6–25 mm).

2. Leikattavan metalliraaka-aineen tyypin perusteella mittaan leikattu viiva voidaan jakaa pituuteen leikattuihin kuparikoneisiin,ruostumattomasta teräksestä leikattu pitkiin viivoin,kylmävalssatut levyt, jotka on leikattu pituuteen, pituuteen leikattu silikoniteräs ja pituuteen leikatut peltilaitteet.

3. Automaatioasteen mukaan ne luokitellaantäysautomaattinen leikkaus linjaanja puoliautomaattinen pituusleikkauskone.

Tarkkuusleikatun koneen osa

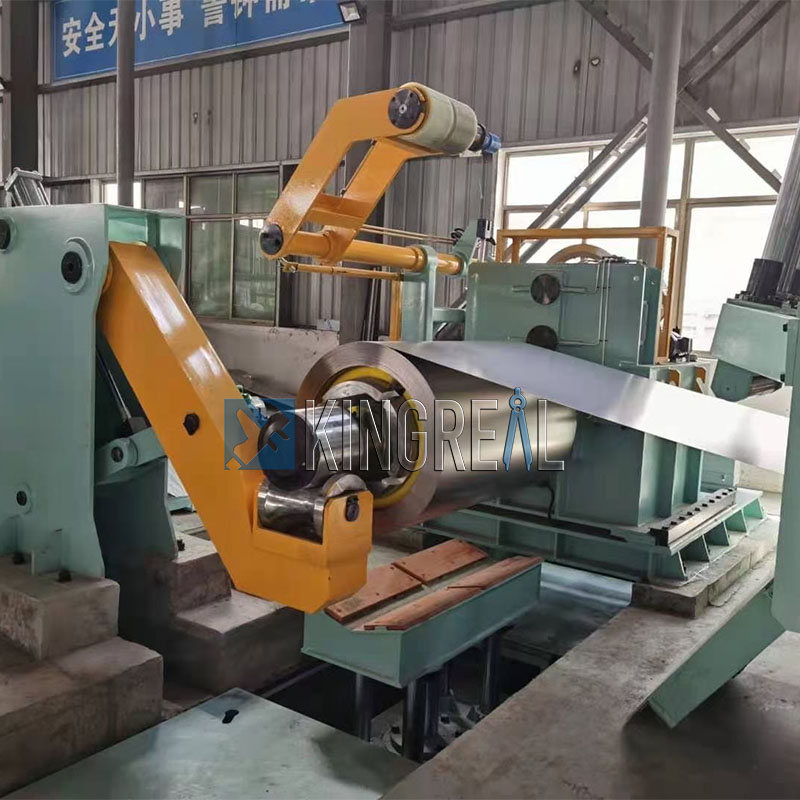

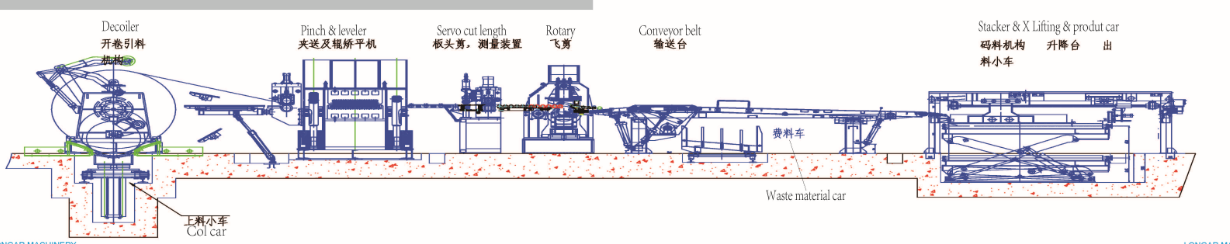

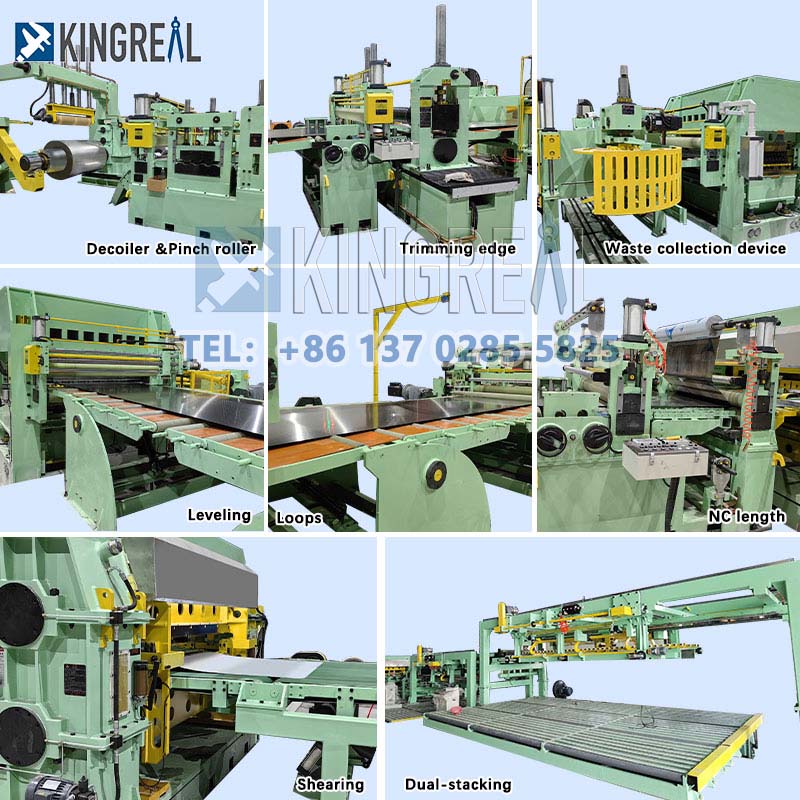

Tarkkuusleikkauskone koostuu pääasiassa lastauskärrystä, kelauskoneesta, tasoituskoneesta, syöttömekanismista, leikkauskoneesta, kuljetuslaitteesta ja pinoamislaitteesta. Tuotantolinja voidaan varustaa leikkuukoneella arkkimateriaalin leikkaamiseksi tarvittavaan leveyteen, pituuskohtaiseen leikkaukseen ja materiaalin pinoamiseen. Mittatilauslinja on korkean suorituskyvyn tuote, joka yhdistää koneet, sähkön ja hydrauliikan. Siinä on korkea automaatio, yksinkertainen ja luotettava toiminta, suuri pituustarkkuus, erinomainen arkkimateriaalin tasaisuus ja siisti pinoaminen.

Tarkkuusleikkauksen ominaisuudet pituuteen

"KINGREAL SLITTER suunnittelee ja valmistaa pituusleikkauslinjan parametrit asiakkaan tuotantovaatimusten mukaisesti ja tukee pitkälle räätälöityjä kelamittauskoneratkaisuja."

Etu tarkkuusleikkauskoneessa

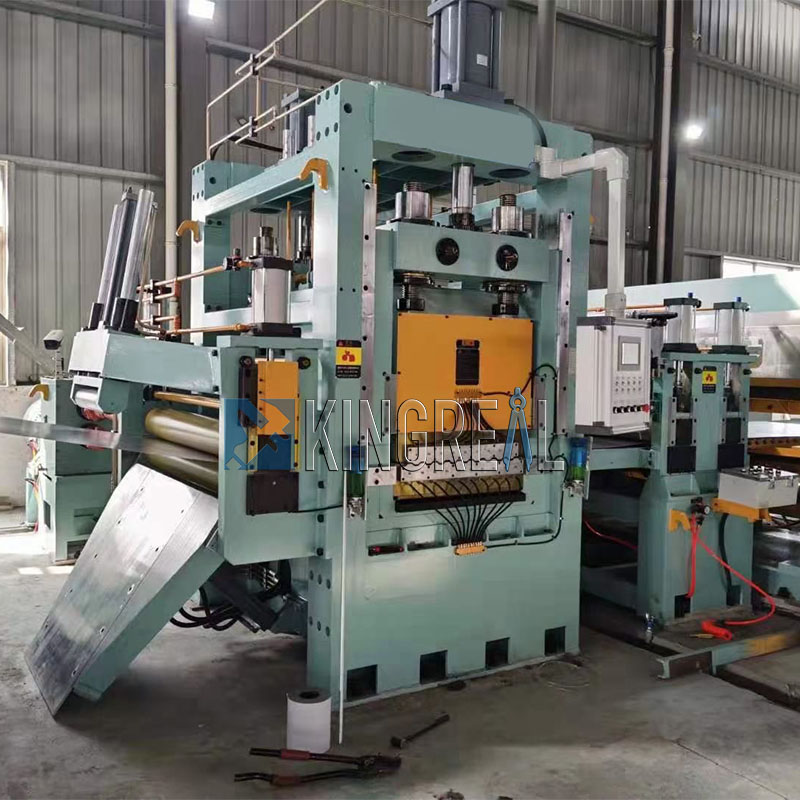

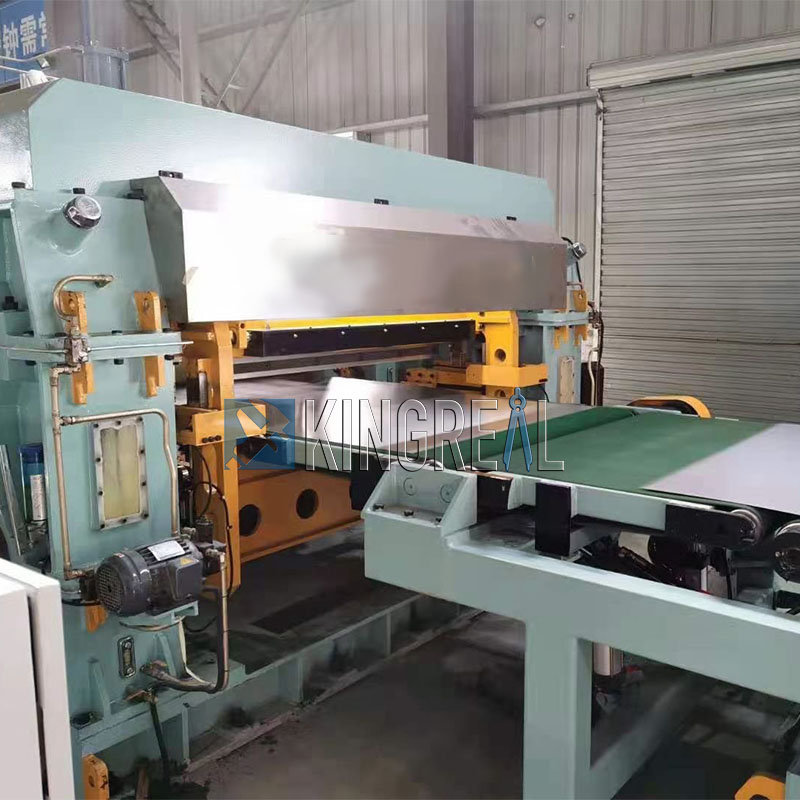

1/The Cut To Length Machine käyttää hydrauli- tai servokäyttöjärjestelmää yhdistettynä erittäin jäykkään C-tyypin runkorakenteeseen leikkaamaan leikkaustoiminnot tarkasti 0,01 mm:n alueella.

2/The Cut To Length Machinen kaksoisservosyöttöjärjestelmä yhdistettynä pyörivään kooderiin saavuttaa ±0,05 mm:n syöttötarkkuuden. Hydraulinen puskurilaite vähentää leikkausvärähtelyä ja varmistaa tasaisen, peilimäisen pinnan.

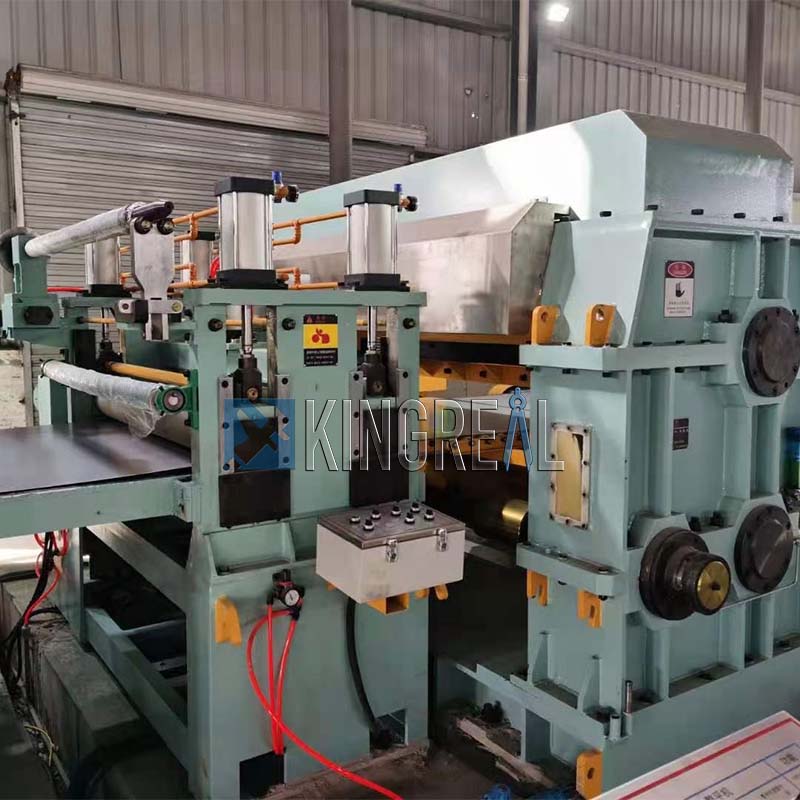

3/Leikkauskone käyttää kuuden telan tasoituskonetta varmistaakseen, että levymateriaali on tasainen ja siinä ei ole vikoja. 3/Leikkauskone on varustettu romunleikkauslaitteella, joka erottaa siististi reunamateriaalit.

4/Leikkauskone: Automaattinen pinoamisjärjestelmä järjestää valmiit tuotteet siististi ennalta asetettujen kuvioiden mukaan.

40T

1/ Kuinka valita pinolaite pituusleikkauskoneelle?

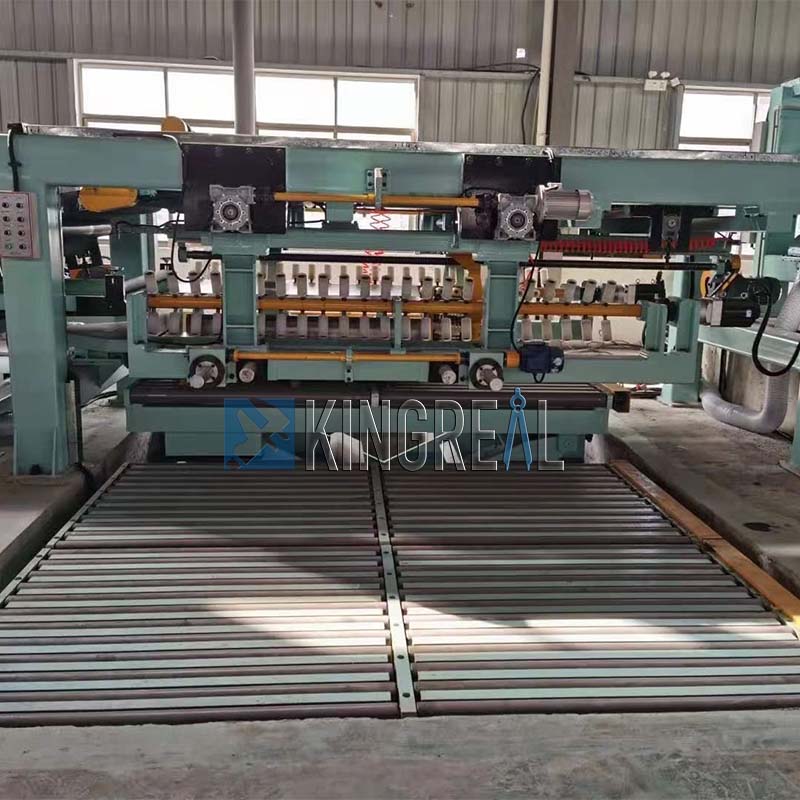

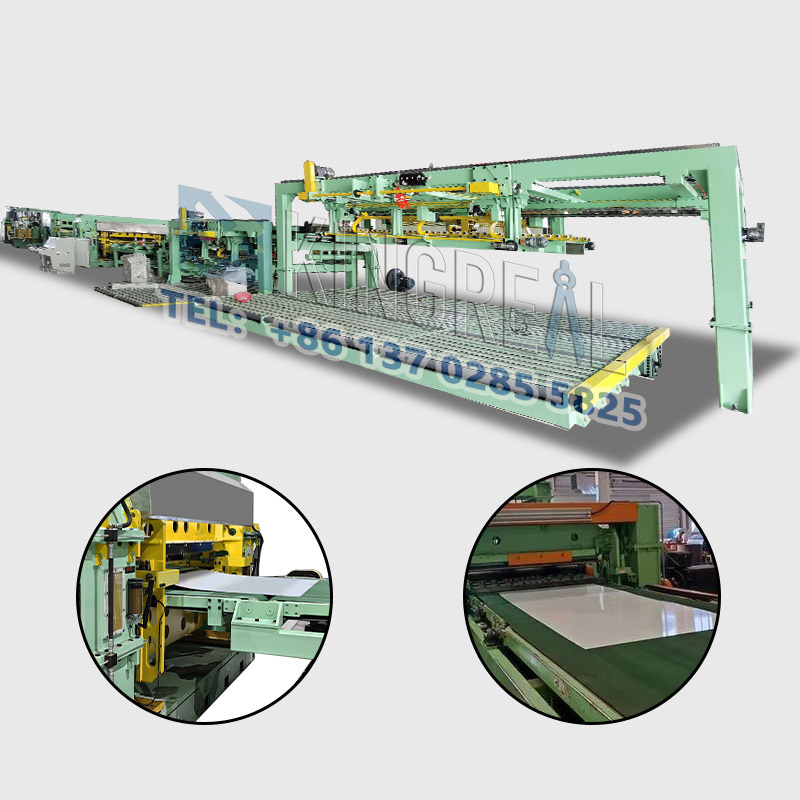

Mittauslinjan automaattinen pinoamisjärjestelmä on saatavana kahdessa rakennekokoonpanossa: portaalityyppinen pinoaminen ja avoin pinoaminen.

Portaalityyppisessä rakenteessa on rullakuljettimet ja iskulaite, jonka avulla rullakuljettimilla tai kuljetinhihnoilla kuljetetut teräslevyt voidaan pinota siististi kuljetinlavalle tai hydrauliselle nostotrukille. Se on varustettu pneumaattisella puhallusjärjestelmällä, joka estää tehokkaasti levyn naarmuuntumisen.

Vasemmalla ja oikealla materiaaliohjauksella ja pneumaattisella iskulaitteella varustettu avoin rakenne voi pinota kuljetinrullien tai kuljetinhihnan kuljetettavia teräslevyjä hydrauliselle nostotasolle.

2/Kuinka ottaa käyttöön tarkkuusleikkauslinjan?

4/Leikkauskone: Automaattinen pinoamisjärjestelmä järjestää valmiit tuotteet siististi ennalta asetettujen kuvioiden mukaan.

b. Metallikelat on kiristettävä ja kiinnitettävä kunnolla ja tarkastettava, että tasaus- ja oikaisulaitteet ovat päällä samanaikaisesti.

c. Materiaalin lataamisen jälkeen sinun on tarkistettava keskiasento ja varmistettava, että reikien etäisyys on oikea.

d. Kone on pysäytettävä nopeuden muuttamiseksi. Mittauskoneen käydessä materiaaliin ei saa koskea käsin, eikä muottiin tai moottoriin saa koskea käsin.

e. Älä aseta työkaluja, mittauslaitteita, käsineitä tai muita esineitä työstökoneiden kiskoille tai muotteille.

f. Älä jätä konetta käynnistyksen jälkeen; toimia täydellä keskittymisellä.

3/Mitä on tarkkuusleikkauksen soveltaminen pituusviivaan?

Autoteollisuudessa mitoituslinjat voivat leikata erittäin lujia teräslevyjä auton korin rungoiksi; uudessa energiateollisuudessa mitoituskoneilla voidaan leikata tarkasti piiteräslevyjä moottorisydäntöihin.

Tarkkuusleikkauskoneet ovat teollisia laitteita, joissa yhdistyvät mekaaninen tarkkuus, sähköinen älykkyys ja hydraulinen stabiilisuus, ja niistä on tullut metallinmuovausprosessien vertailukohta älykkään valmistuksen aikakaudella.
