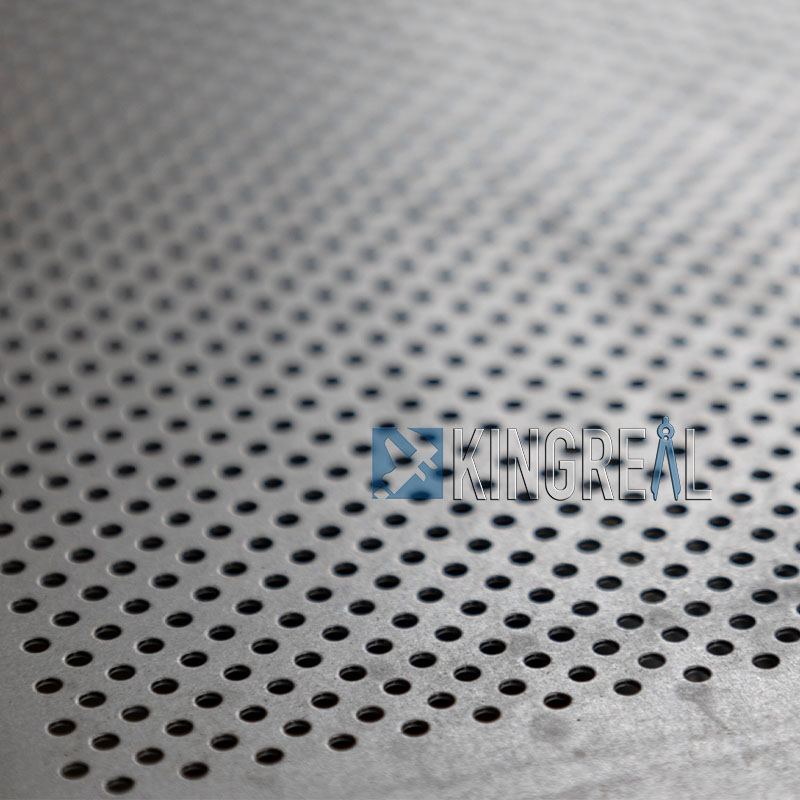

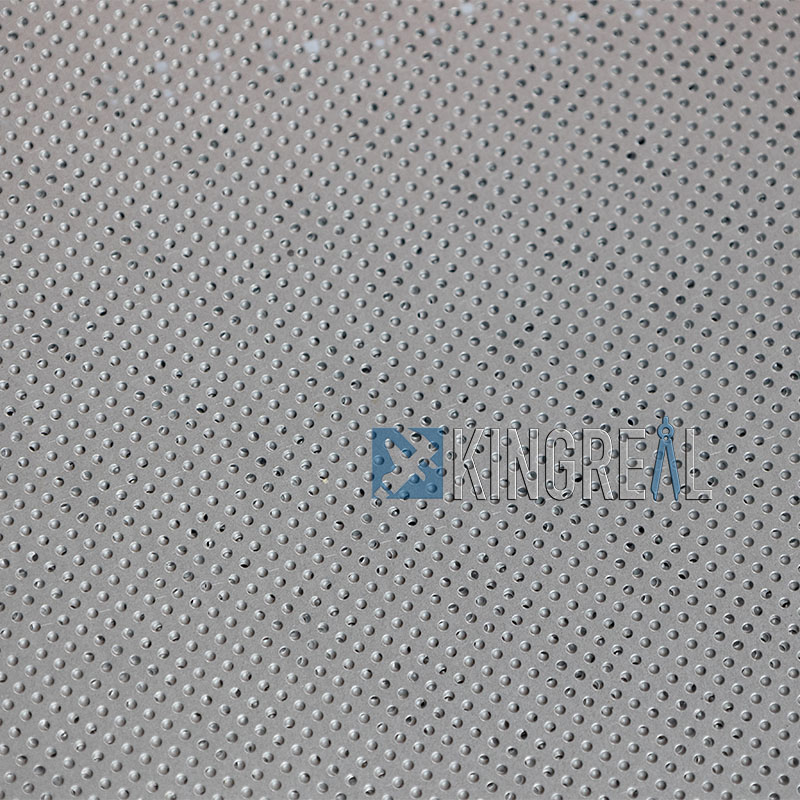

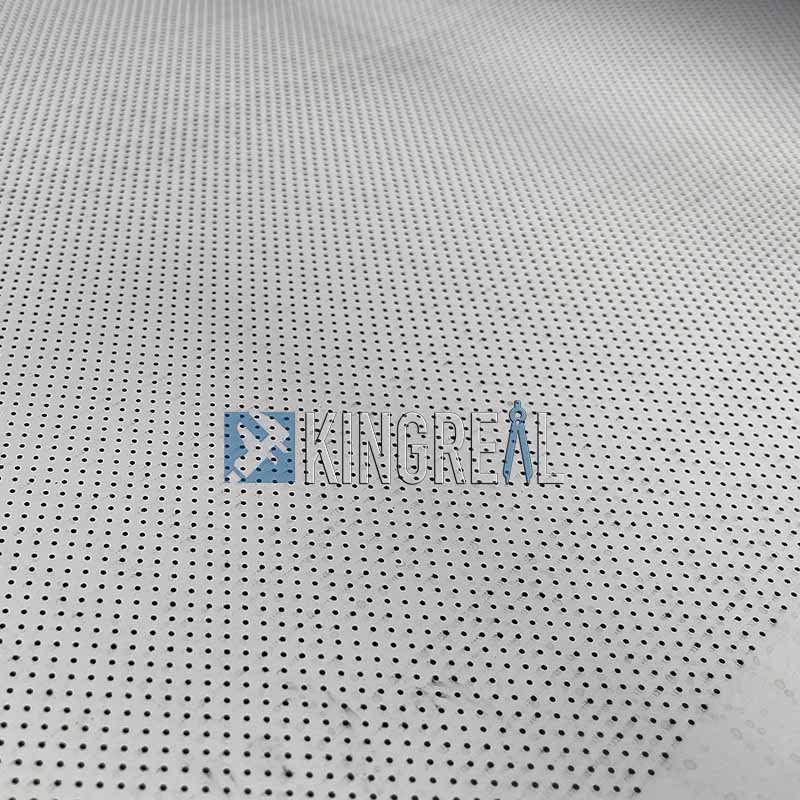

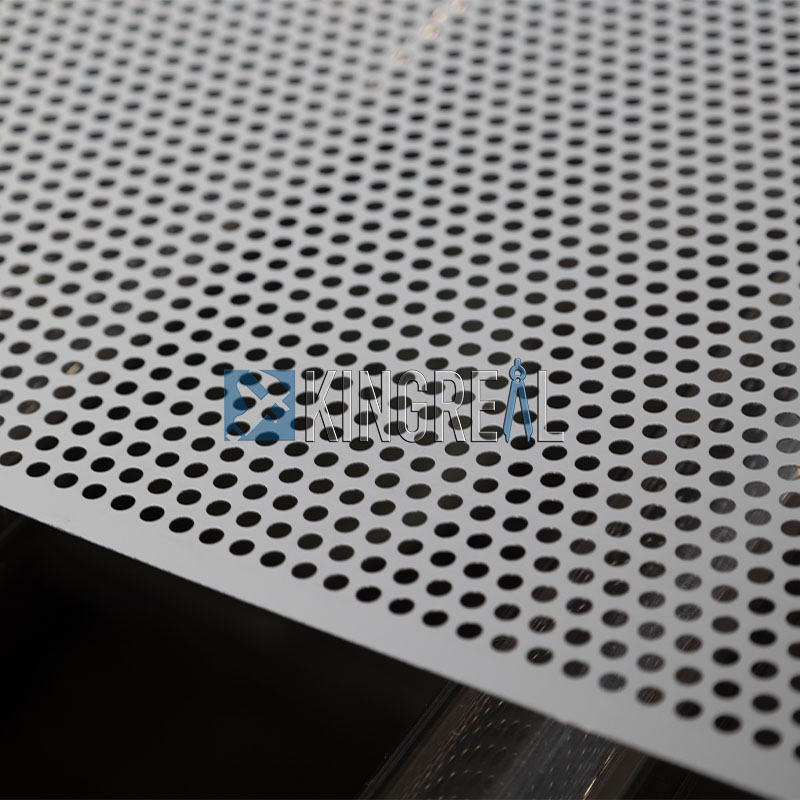

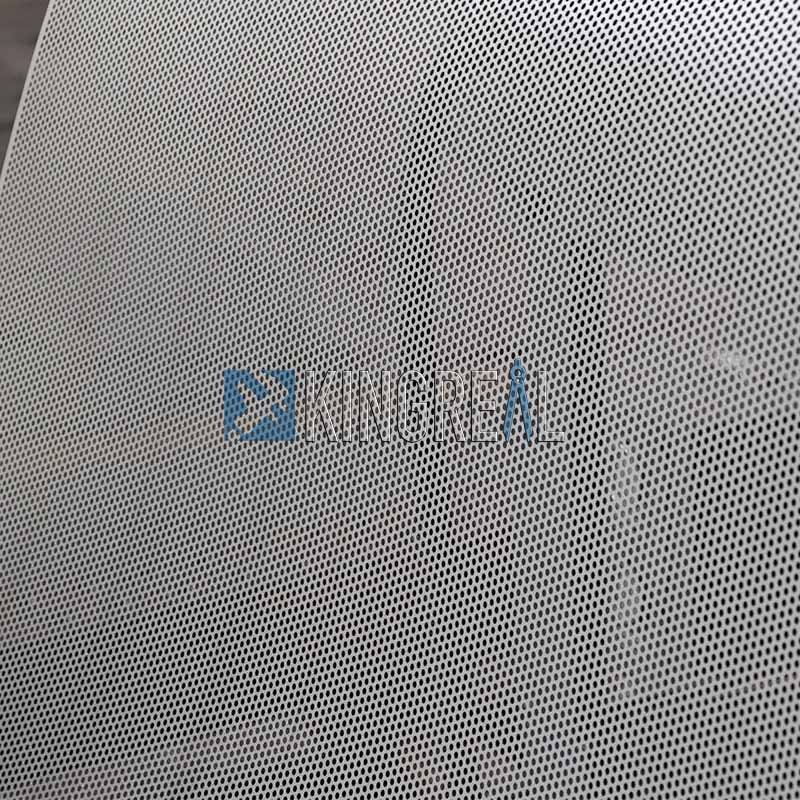

Markkinoilla on monia metallireikälevyjä, ja sen perusteella käsitellään sarjaa tuotesarjaa. Joten miten nämä metallireiän arkit valmistetaan?

Kello 1. Kelan rei'ityslinja

Metallireiän arkit on valmistettukela -rei'ityslinja. Leimausprosessi sisältää useita vaiheita, mukaan lukien leikkaaminen, lävistys, taivutus ja muodostuminen. Reitousprosessin aikana ohutlevy leikkaa tarvittavan muodon metallilevyltä. Lyönnin muoto ja aukko vaihtelevat, mikä voidaan saavuttaa korvaamalla erilaiset lävistysmuodot.

Muihin mekaanisiin laitteisiin verrattuna metallin rei'itetyllä koneella on etuna nopean prosessointinopeuden, korkean prosessointitarkkuuden ja nopean kertaluonteisen muodostumisen edut.

2. Kelan perforointirinjan tuotantoprosessi

(1)Raaka -aineiden valmistelu

- Materiaalin valinta:Valitse sopivat metallilevyt, tavalliset ovat ruostumattomasta teräksestä, alumiiniseos, rautalevy jne. Materiaalin paksuus, leveys ja pituus tulisi valita asiakkaiden tarpeiden ja tuotevaatimusten mukaisesti.

- Materiaalin leikkaus:Jos metallilevyn koko on suuri, se on alun perin leikata leikkauslaitteella tai muilla laitteilla, jotta levy saavutetaan lävistykseen tarvittavan koon.

(2)Syöttöjärjestelmä

- Valmistettu metallilevy syötetäänmetalli rei'itetty koneautomaattisen syöttöjärjestelmän kautta. Tämä prosessi voi sisältää rullat tai kuljetinhihnat sen varmistamiseksi, että metallilevy siirretään sujuvasti seuraavaan prosessiin.

–

(3)Metallin rei'itetty koneen toiminta

- Aseta lävistysparametrit:Aseta kelan perforaatiolinjan työparametrit suunnitteluvaatimusten mukaan, mukaan lukien reiän halkaisija, reikäväli, lävistysnopeus jne.

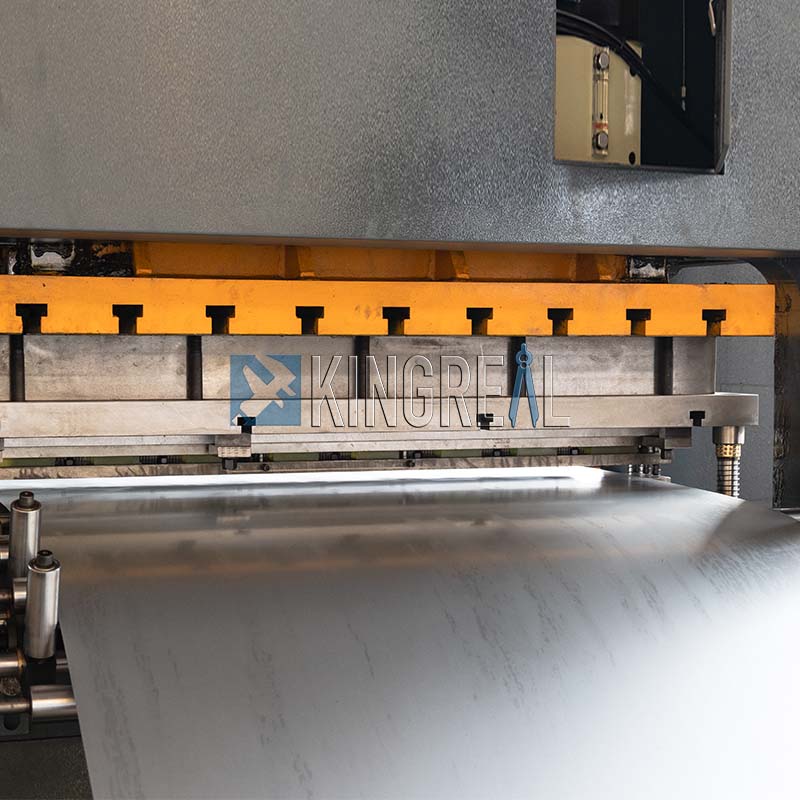

- lävistysprosessi:Kun metallilevy tulee metallin rei'itettyyn koneeseen, kone rei'ittää metallilevyn muotin läpi esiasetettujen reiän muodon muodostamiseksi. Kelan rei'ityslinja voi suorittaa yhden tai useamman lävistysoperaatiot ja valita sopivan prosessin tuotantotarpeiden mukaan.

- Yhden reiän lävistys:Yhden reiän lävistäminen kerrallaan, sopii yksinkertaisemmille reikätyypeille.

- Monireiän lävistys:Useita reikiä rei'itetään samanaikaisesti, sopivat massatuotantoon ja tuotannon tehokkuuden parantamiseen.

- Automaattinen säätö:Joillakin huippuluokan kelan perforaatiolinjoilla on myös tehtävä säätää suulakkeita ja painetta automaattisesti selviytyäksemme metallilevyillä, joilla on eri paksuus ja materiaalit.

(4) Reiän asennon havaitseminen ja laadunvalvonta

- Vellotusprosessin aikana tarvitaan reaaliaikaisen reiän asennon havaitseminen sen varmistamiseksi, että reikien tarkkuus ja sijainti täyttävät suunnitteluvaatimukset. Automaattinen havaitsemisjärjestelmä voi nopeasti tunnistaa reikien koon ja sijainnin ja tehdä oikea -aikaisia ​​säätöjä, jos poikkeama on.

- Jotkut tuotantolinjat voidaan myös varustaa silmämääräisillä tarkastuslaitteilla tarkkojen tarkastusten suorittamiseksi kunkin metallilevyn reikillä varmistaaksesi, että vikoja ei ole.

(5) Syöttöjärjestelmä

- Lyönnän jälkeen metallilevy lähetetään syöttöjärjestelmän läpi. Syöttöjärjestelmä on yleensä varustettu automaattisella purkauslaitteella sen varmistamiseksi, että jalostettu metallilevy poistetaan nopeasti ja turvallisesti.

- Jotkut lävistyslinjat on myös varustettu lajittelujärjestelmällä, joka voi erottaa erityyppiset arkit eri prosessointivaatimusten mukaisesti.

(6) jälkikäsittelyprosessi

- Deburring:Rei'itetyllä arkilla voi olla uria, jotka on poistettava sen varmistamiseksi, että arkin reuna on sileä ja välttää teräviä uria vaikuttamasta myöhempiin käsittelyyn.

- Puhdistus ja tarkastus:Poistumisen jälkeen arkki on ehkä myös puhdistettava epäpuhtauksien, kuten leimausprosessin aikana tuotettujen metallirien ja öljyn poistamiseksi tuotteen laadun varmistamiseksi.

(7) pakkaus ja varastointi

-Pappaa reunat ja jälkikäsittelyeet metallilevyt, merkitse tuotteet, määrä ja muut tiedot ja valmistaudu lähettämään asiakkaille tai siirtymään loppupään tuotantolinkkiin.

3. Kingreal Steel Slitterin metalli rei'itetty kone

Kingreal Steel Slitterkela -rei'ityslinjaVoi vastata asiakkaiden erilaisiin tuotantotarpeisiin ja voi tarjota asiakkaille metallikaton rei'ityslinjoja, kelan rei'itettyjä kelaustuotantolinjoja ja metallilevyn kelan rei'itettyjä leikkauslinjoja.

Niiden joukossa voidaan käyttää metallin kattojen rei'ityslinjaa metallin kattotuotantolinjan kanssa metallin rei'itettyjen kattojen tuottamiseksi. Kelan rei'itetty uudelleenkäytön tuotantolinja on varustettava tuotantolinja uudelleenkieltolaitteella, joka on haavoitettu arkin lävistyksen jälkeen, ja se voidaan tehdä tuotteiksi, kuten suodatinelementtien lävistys. Metallilevyn kelan rei'itetty leikkaustuotantolinja on lisätä leikkuulaite arkin rei'ityksen jälkeen ja leikkaa rei'itetty arkki asiakkaan vaatimaan pituuteen.

(1)Decoider ruokintavaunulla. Kingreal Steel Slittermetalli rei'itetty koneon varustettu ruokintavaunulla. Kun metallikela asetetaan ruokintavaunuun, se kuljetetaan automaattisesti dekoilijaan loppuun saattamisen, säästöajan ja työn lataamiseksi metallikelien lastaamiseksi ja kelan rei'ityslinjan automatisoinnin parantamiseksi.

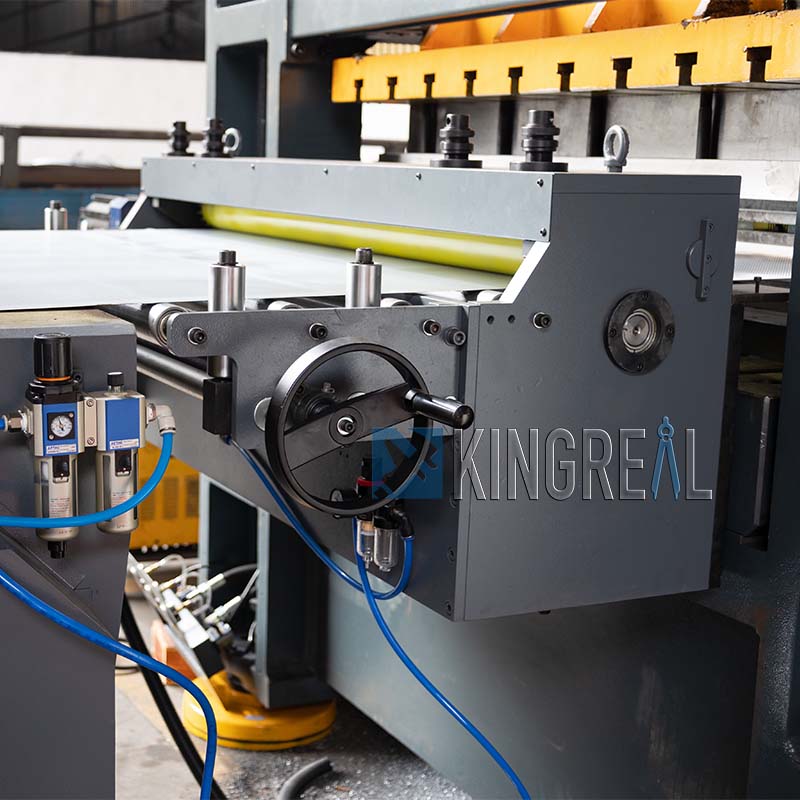

(2)Tarkkuuden tasoituskone. Kingreal Steel Slitter varustaa kelan perforaatiolinjan tarkkuuden suoristajalla, joka koostuu 9 rullasta, 4 ylemmästä rullasta ja 5 alareunasta. Tasointilaite voi tasoittaa kelan, tehdä pinnasta sileä ja parantaa lävistystarkkuutta.

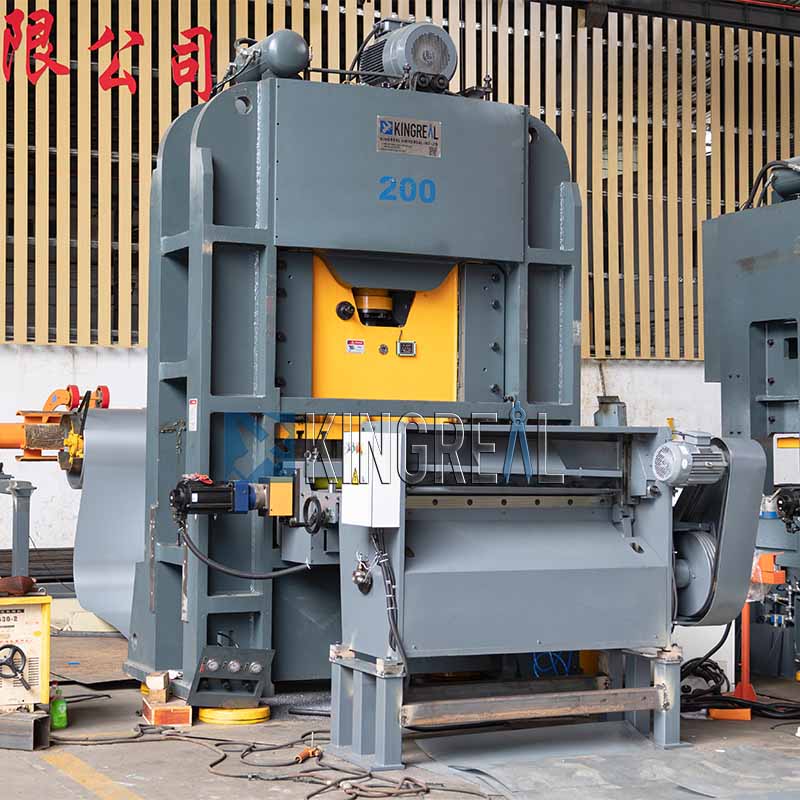

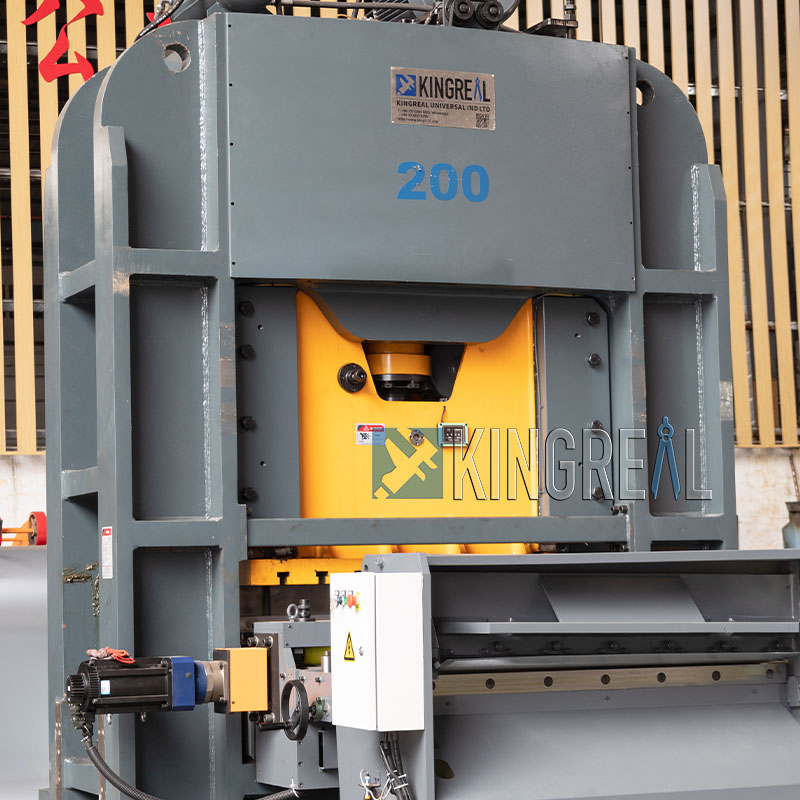

(3)Nopea kelan perforaatiolinja. Kingreal Steel Lintermetalli rei'itetty konevoi saavuttaa 100-180SPM. Ja tässä koneessa on pneumaattinen jarrujärjestelmä nopeaa ja tarkkaa lävistystä varten, ja se on varustettu kestävällä DC53-muotilla tarkkuuden varmistamiseksi jatkuvan toiminnan aikana.

(4) Kingreal Steel Slitter pystyy tarjoamaanräätälöity lävistys kuoleeAsiakkaan suunnittelupiirroksen mukaan vastaamaan erilaisia ​​reiän tyyppejä ja reiän halkaisijoita. Kingreal Steel Linter voi tarjota ammatillisia ratkaisuja eri tuotteiden lävistystarpeisiin.
