Metallileikkauskonetta käytetään metallilevyjen leikkaamiseen kelasta levyksi, levyjen oikaisemiseen ja pituuteen leikkaamisen jälkeen levyn pinoamiseen metallileikkauslinjalle. Normaali metallin pituusleikkauslinja koostuu kelauskoneesta, tasoituskoneesta, syöttö-, leikkaus- ja pinoamisyksiköstä.
Video metallileikkauskoneesta
Metallileikatun koneen kuvaus
KINGREAL STEEL SLITER metalliapituuteen leikattu kone onsuunnittelu eripaksuisten metallikelojen leikkaamiseksi tietyn levyisiksi levyiksi metallin jatkokäsittelyä varten.
Mittaan leikattu metallilinja sisältää yleensä useita tuotantolaitteita tuotantolinjan tehokkaan toiminnan varmistamiseksi. Mittaiseksi leikattuja metallilinjoja käytetään yleensä metallimateriaalien käsittelyyn, jonka paksuus on 0,3–12 mm tai paksumpi, maksimipaksuus 25 mm. Jos tarvitset tietyn paksuisen kelan käsittelyä, ota yhteyttä KINGREAL STEEL SLITTERiin. KINGREAL STEEL SLITTERin insinöörit tarjoavat räätälöidyn metallin mittaan leikatun koneratkaisun perusteellisen konsultoinnin jälkeen.
Tyypillisesti pituuteen leikattu metallilinja koostuu tarkkuuskomponenteista, kuten kelauslaite, suoristus, syöttölaite, leikkausyksikkö ja pinoamisyksikkö. Lisäksi pituuteen leikatun metallikoneen PLC-järjestelmä näyttää tietoja, kuten pituuden, leikkausten lukumäärän ja nopeuden. Kun asiakkaan asettama leikkausmäärä on saavutettu, metallin pituuteen leikattu linja pysähtyy automaattisesti osoittaen sen poikkeuksellista älykkyyttä.
Metallileikkauslinjojen lisäksi KINGREAL STEEL SLITTER suunnittelee myös erilaisia metallileikkauslinjoja eri materiaaleille ja erilaisiin tuotantoominaisuuksiin ja tarpeisiin, kuten esim.
1. Ruostumattomasta teräksestä leikattu pituusviiva
2. Teräs leikattu pituusviivaan
3. Leikkaa pitkälle linjalle leikkaamalla
4. Metalli leikattu pituuteen, automaattinen pinoaminen
5. Leikkauksen ja metallileikkauksen yhdistäminen pituuteen
Metallin leikkauskoneen työnkulku

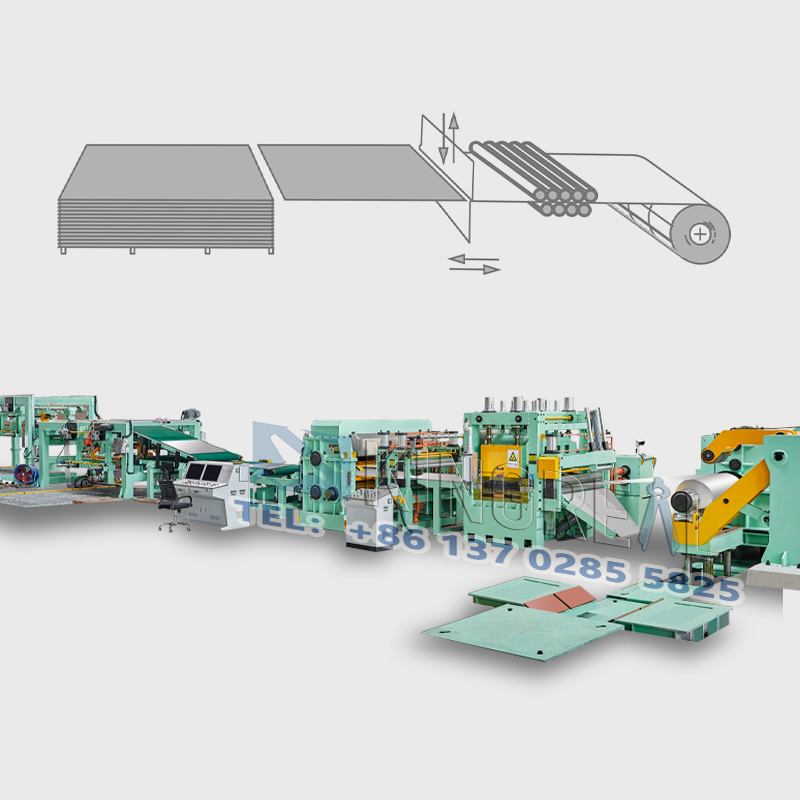

Kelavaunu → Decoiler → Puristussyöttötelan syöttö → Erittäin tarkka tasoituslaite → Kiinteäpituinen leikkaus → Purkupöytä / Automaattinen pinoamispöytä

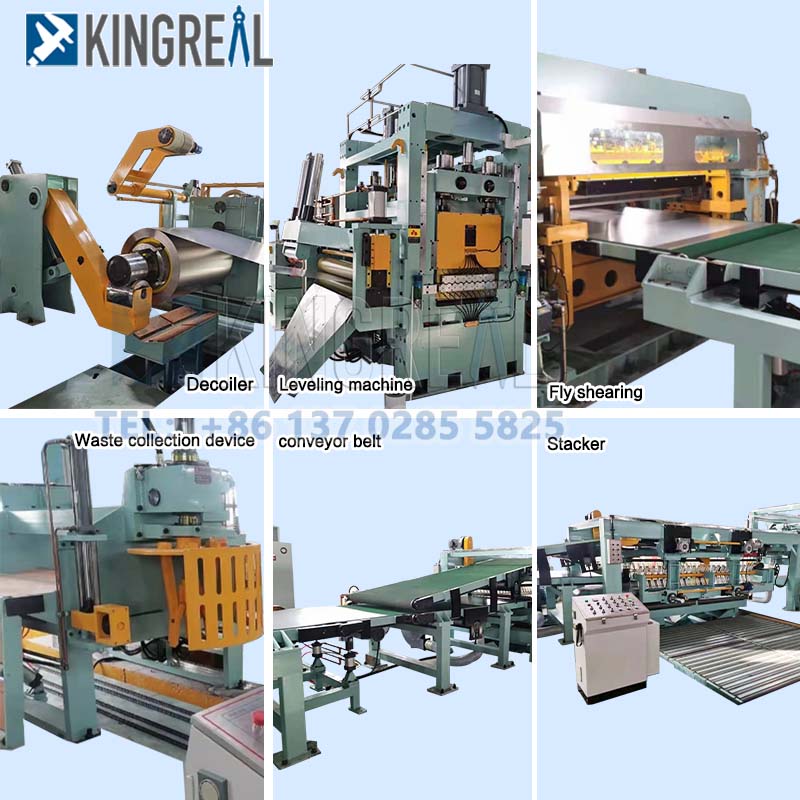

Pääkomponenttien yksityiskohta metallista, joka on leikattu pituuteen
KINGREAL STEEL SLITER hydraulinen uloke on suunniteltu vihollista tukeva kela ja suorittaa kelauksen, jonka enimmäiskapasiteetti on 15 tonnia.
Hydraulisylintereillä saadaan kela sisään vedetyksi ja kelan sisähalkaisijalle sopivaksi. Se on varustettu ulokevarrella.
KINGREAL STEEL SLITER -tasoituskonetta ohjataan servomoottorilla nopeaa syöttöä ja tarkkaa pituudensäätöä varten. Käyttö tapahtuu ohjauskonsolilla ohjelmoitavalla ohjauksella.
Käyttötapa: 15 kW:n servomoottori, tarkkuusvähennyskäyttö, synkronoitu kuljetinhihna syöttöteloille
Leikkuutila, joka sisältää hydraulisen ylös- ja alasleikkauksen, syöttölaitteen suorasignaalin automaattisella leikkurilla. Raon säätösuunnittelun leikkausmateriaalien käyttö, lämpökäsittely voi turvallisesti leikata 2 mm teräslevyä.
Pneumaattinen järjestelmä koostuu kaasulähteestä (vaatijan toimittama), kaasulähteen käsittelykomponenteista, Salenoidista, niihin liittyvistä putkistoista ja sylintereistä jne.
Salenoid ja muut komponentit on valmistettu korkealaatuisista tuotteista.
Tekniset parametrit: Ilmanlähteen paine: 0,4-0,6 Mpa. kapasiteetti: 1m³/min.
Metallileikkauskoneen varusteluettelo
Hydraulikelainen auto
- Hydraulinen purkulaite
- Hydraulinen sisäänkäyntiopas
- Neljä / kuusi korkeatasoituskone
- Kehäsilta
- Sivuohjainpyörä
- CNC-servosyöttöinen suoristuskone
- Mittausjärjestelmä
- Leikkuukone
- Kuljetinpöytä
- Pneumaattinen purkulaite
- Hydraulinen nostopöytä
- Auton purkaminen
- Hydraulijärjestelmä
- Pneumaattinen järjestelmä
- Sähköjärjestelmän PLC-ohjaus
Metallin pituuteen leikatun koneen erittely
|
Koneen tyyppi |
Metalli Leikattu pituusviivaan |
|
Kelan materiaali |
Metallikela (muuta voidaan räätälöidä |
|
Kelan paksuus |
0,5-10 mm |
|
Kelan leveys |
600-2000mm |
|
Kelan sisähalkaisija |
500/610 mm |
|
Kelan ulkohalkaisija |
≤2000 mm |
|
Leikkausnopeus |
10-70m/min |
|
Leikkaa pituuteen Tarkkuus |
±1,5 mm |
|
Leikkaa pituusalueelle |
500-4000mm |
|
Arkkien tasoitustasaisuus |
≤±1,5 mm/m² |
KINGREAL STEEL SLITTER räätälöi mittaan leikattuja metallilinjoja, jotka täyttävät täysin KINGREAL STEEL SLITTER -asiakkaiden tuotantotarpeet, asiakkaidemme erityispiirustusten ja vaatimusten perusteella, mukaan lukien materiaalin paksuus, materiaali, leveys, vaadittu nopeus ja tuotantomittakaava. Seuraavassa on joitain esiteltyjä metallileikkauslinjan valmistusvaihtoehtoja:
Metallileikattu kone, jossa laminointilaite
Täyttääkseen KINGREAL STEEL SLITTER -asiakkaiden tiukat vaatimukset peltipinnan sileydestä KINGREAL STEEL SLITTER voi varustaa pituuteen leikatut metallilinjat laminointilaitteella. Ennen kuin metallikela tulee leikkauskoneeseen, pinnalle asetetaan kerros kalvoa, joka estää terävien terien naarmuuntumisen leikkausprosessin aikana.
Metallinen mittaan leikattu kone kaksinkertaisella tasoittimella
Täyttääkseen KINGREAL STEEL SLITTER -asiakkaiden tiukat vaatimukset ohutlevyn tasaisuudesta ja säästääkseen aikaa myöhempään jälkikäsittelyyn KINGREAL STEEL SLITTER varustaa mitoitukseen leikatut metallikoneet kaksoistasoittimilla. Metallikela läpikäy kaksi tasoitusvaihetta, mikä varmistaa maksimaalisen tasaisuuden.
Pituuteen leikattu metallilinja, joka on varustettu kahdella pinoamispöydällä
Parantaakseen kokonaistehokkuutta koko metallin leikkauskoneen tuotantoprosessissa KINGREAL STEEL SLITTER voi varustaa pituuteen leikkauslinjalla kahdella pinoamispöydällä. Tämä järjestelmä nopeuttaa metallilevyjen pinoamista ja varmistaa samalla korkean laadun.
Meillee ja huomio metallin leikkauslinjaan
1. Kierukka tulee asettaa oikein painotasapainon säilyttämiseksi. Kelavaunun on kiinnitettävä ja kiristettävä kela kelauslaitteeseen ennen kuin se voidaan nollata.
2. Paina ensin kelan päätä vetorullalla ja avaa sitten kelapakkaus estääksesi kelan pään ponnahtamisen auki.
3. Kun kone on käynnissä, käyttäjä ei saa seistä kelan päällä.
