Silmukan leikkauslinja on räätälöity asiakkaille, jotka tarvitsevat ohuiden, erittäin tarkkojen materiaalien nopeaa käsittelyä tuottaakseen useita kapeita nauhoja poikkeuksellisen tarkasti.
|
Silmukan leikkauslinja on räätälöity asiakkaille, jotka tarvitsevat ohuiden, erittäin tarkkojen materiaalien nopeaa käsittelyä tuottaakseen useita kapeita nauhoja poikkeuksellisen tarkasti. Sitä käytetään laajalti aloilla, joilla on tiukat vaatimukset nauhan leikkaamisen tarkkuudelle, kuten auto-, elektroniikka- ja kodinkoneteollisuudessa. Tieteellisesti suunnitellun asettelun ansiosta silmukkaleikkuukoneella saavutetaan erittäin tehokkaat ja tarkat leikkaustoiminnot. Keskeinen suunnitteluominaisuus – ja keskeinen ero, joka erottaa silmukan leikkauslinjan tavallisista metallileikkauslinjoista – on kaivotyyppisen silmukkaakun sisällyttäminen laitteen perustaan. Tämän kuopan todellinen syvyys ja pituus määritetään erityisesti metallinauhan paksuuden ja aiotun leikkausnopeuden perusteella; nämä mitat säätelevät suoraan silmukan leikkauskoneen leikkaustarkkuutta ja toiminnan vakautta.
Ohuemmille nauhoille, joilla on korkea taipuisuus ja jotka ovat alttiita muodonmuutoksille, tarvitaan tyypillisesti syvempi kuoppa sen varmistamiseksi, että nauha pysyy vakaasti rentona silmukkaakkujen sisällä, mikä estää rypistymisen tai sivusuuntaisen poikkeaman leikkausprosessin aikana. Kääntäen, paksummille nauhoille - joilla on suurempi jäykkyys ja muodonmuutoskestävyys - pidempi kuoppa on tarpeen nauhan puskurointivaatimusten riittävän huomioon ottamiseksi. Lisäksi leikkausnopeuden kasvaessa kuopan syvyyttä ja pituutta koskevat vaatimukset kovenevat. Vain täyttämällä nämä tarkat vaatimukset silmukan leikkauslinja voi maksimoida nopean leikkauspotentiaalinsa ja samalla varmistaa, että leikkauslaatu pysyy tinkimättömänä, mikä takaa järjestelmän jatkuvan toiminnan äärimmäisen tarkasti ja tehokkaasti. |
 |
●Tehokas käyttö — Suurin tuotantonopeus voi olla jopa 230 m/min, ja nopeudet ovat joustavasti säädettävissä erityisten käyttövaatimusten mukaan. ●Multi-Strip Slitting — Silmukkaleikkauslinja pystyy leikkaamaan materiaalin samanaikaisesti jopa 40 kapeaksi kaistaleeksi yhdellä kertaa. ●Täysi automaatio — Silmukan leikkauskoneeseen on integroitu poikittaistyyppinen kääntövarsi kelan varastointivarsi ja automaattinen halkaistu kelapakkauslinja, mikä minimoi manuaalisen työn tarpeen mahdollisimman paljon.
(1) Yksisilmukainen leikkauslinja
(a) Yhden silmukan leikkaus:Tämän kokoonpanon suunnitteluperiaatteena on silmukkaakun sijoittaminen ennen leikkuriyksikköä. Tämä erityinen arkkitehtuuri parantaa huomattavasti leikkaustarkkuutta ja virtaviivaistaa silmukan leikkauslinjan leikkausprosessia. Tämä rakenne estää selvästi liukumisen leikkausterien kohdalla sallimalla joko mikrojännityksen tai nollajännityksen leikkaamisen, mikä takaa viiltojen mittatarkkuuden – tärkeä tekijä silmukan leikkauskoneen kyvyssä täyttää suuret valmistustarkkuuden vaatimukset.
Sen lisäksi, että koko silmukan leikkauskoneen rakenne virtaviivaistaa ja tuotantokustannuksia ja ylläpidon monimutkaisuutta alentaa ja samalla parantaa toiminnan tehokkuutta, decoiler ei tarvitse ylimääräistä itsekeskittyvää mekanismia, koska silmukka itsessään sisältää sellaisen.
(b) Yhden ulostulon silmukan leikkaus: Tälle suunnittelukonfiguraatiolle on ominaista silmukan sijoittaminen leikkurin jälkeen. Leikkausprosessin jälkeen leikkuri syöttää leikkausnauhat jännitteettömään silmukkaan, joka sijaitsee leikkurin ja kiristysyksikön välissä; tämä edustaa yhtä laajimmin käytetyistä yksisilmukaisista suunnittelumenetelmistä, joita tällä hetkellä käytetään silmukan leikkauslinjoissa. Ohut nauhojen leikkaamiseen voidaan tarvita sisääntulopuolen reunan ohjausjärjestelmä, joka varmistaa kelan vakaan kelaamisen leikkausprosessin aikana ja estää nauhan kohdistusvirheen vaarantamasta leikkaustarkkuutta. Tämä lähestymistapa palvelee kahta päätehtävää: Ensinnäkin se estää tehokkaasti yksittäisten nauhojen väliseen asynkroniseen takaisinkelaukseen liittyvät ongelmat – jotka usein johtuvat nauhan paksuuden vaihteluista – ohjaamalla tarkasti takaisinkelausjännitystä, jotta kelan käämitys on siisti ja tasainen.
Toiseksi ulostulopuolen silmukan sisällyttäminen sallii nauhojen virrata vapaasti pois leikkausteristä, mikä eliminoi terien kulumisen, joka tyypillisesti liittyy jännityksen alaisena leikkaamiseen; tämä pidentää tehokkaasti terien käyttöikää ja vähentää laitteiden huoltokustannuksia. Lisäksi, koska poisto-osa toimii jännitysvapaassa tilassa, se estää tehokkaasti muodonmuutosilmiöitä, kuten "kaulaamisen" (kaistaleen kapenemisen) ja takaa edelleen rakoliuskojen laadun.
(2) Kaksisilmukkainen leikkauslinja

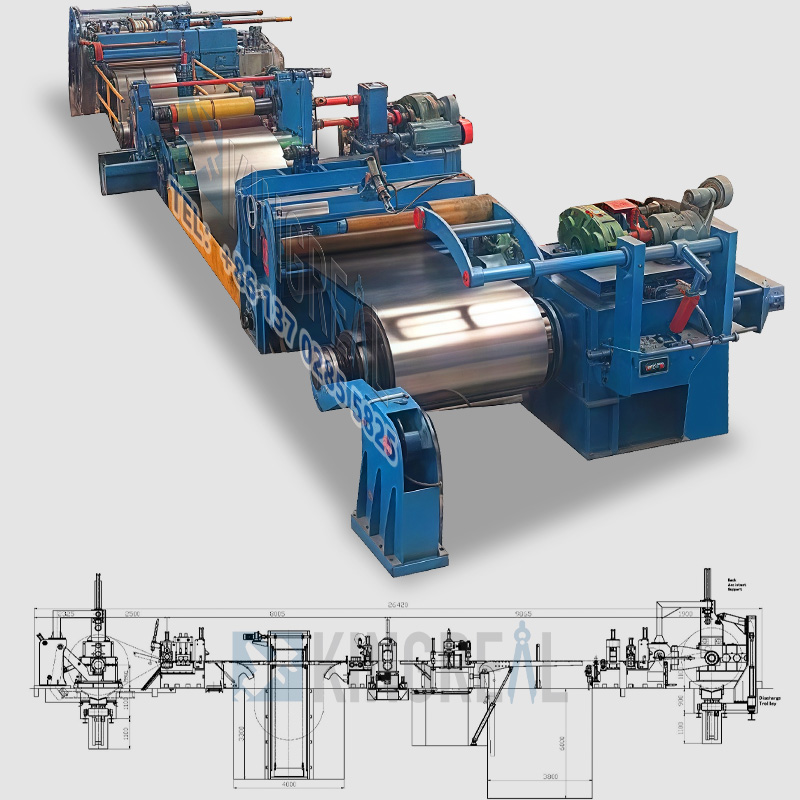

Kaksisilmukkaisen leikkauskoneen ydinominaisuus on siinä, että siinä on kaksi pit-tyylistä silmukkaa, jotka on sijoitettu strategisesti erillisiin keskeisiin paikkoihin työskennelläkseen rinnakkain. Tämä yhteistyöjärjestely parantaa entisestään siiman leikkaustehoa ja vakautta, mikä tekee siitä ihanteellisen soveltuvan nopeisiin leikkaussovelluksiin, joissa käytetään ohuita materiaaleja, joissa vaaditaan erittäin korkeaa leikkauslaatua.
Ensimmäinen silmukka on sijoitettu decoilerin ja leikkurin väliin, mikä toimii kriittisenä komponenttina, joka mahdollistaa koko linjan jatkuvan ja synkronoidun toiminnan. Sen ensisijainen tehtävä on puskuroida ja mukauttaa nopeuseroa irrotusprosessin ja leikkausprosessin välillä. Tekemällä näin se varmistaa, että irrotus- ja leikkaustoiminnot etenevät jatkuvasti ja täydellisessä synkronoinnissa, mikä estää esimerkiksi nauhan venymisen, muodonmuutoksen tai leikkauspoikkeamat, joita voisi muuten syntyä nopeusepäsopimattomuudesta. Samaan aikaan lattiakaivon sisällä oleva teräsnauha pysyy täysin rentona. Leikkuri vetää nauhan kuopasta käsittelyä varten; koska leikkausoperaation aikana ei esiinny vastajännitystä, purseiden muodostuminen minimoidaan tehokkaasti, mikä parantaa merkittävästi leikkausliuskojen reunan laatua.
Toinen silmukkakuoppa on sijoitettu leikkurin ja kiristys-/kelausyksikön väliin. Leikkauksen aiheuttamien jännitysten ja itse valssatun kelan sisäisten paksuusvaihteluiden vuoksi leikauksen jälkeen valmistetuilla yksittäisillä nauhoilla on usein pieniä pituuseroja. Ilman asianmukaista sääntelyä tämä poikkeama häiritsisi takaisinkelausprosessia ja vaarantaisi sekä tuotannon tehokkuuden että tuotteiden laadun. Tämä silmukkakuoppa mukautuu ja kompensoi tehokkaasti nämä pituusvaihtelut, mikä varmistaa leikkaus- ja kelaustoimintojen jatkuvuuden ja eliminoi tuotannon pysäyttämisen tarpeen säätöjen suorittamiseksi. Lisäksi tämän silmukkakuopan olemassaolo helpottaa leikkuria ja kelausyksikköä käyttävien moottoreiden synkronoitua ohjausta.
 |
 |
Huomautus: Vaikka silmukkakuoppa ei ole ehdottoman pakollinen jokaisessa metallinleikkauskoneen kokoonpanossa, se on ehdottoman välttämätöntä erittäin tarkoissa sovelluksissa, ohuissa materiaaleissa, nopeissa toimissa ja monisäikeisissä leikkausprosesseissa. Sitä vastoin yksinkertaisia leikkauslinjoja, jotka on suunniteltu vakiomittaisille materiaaleille ja alhaisemmille käyttönopeuksille, voidaan käyttää onnistuneesti ilman silmukkakuoppaa.
1) Kuinka silmukan leikkausviiva toimii?
Silmukkaleikkauskone kelaa metallikelan auki, viipaloi sen kapeammiksi nauhoiksi pyörivien veitsien avulla ja kelaa nauhat takaisin jatkokäsittelyä tai kuljetusta varten.
2) Mitä materiaaleja voidaan käsitellä silmukan leikkauslinjalla?
Silmukkaleikkauskoneet voivat käsitellä erilaisia metalleja, mukaan lukien teräs, ruostumaton teräs, alumiini, kupari, piiteräs, PPGI ja paljon muuta.
3) Mitä hyötyä automaatiosta on silmukan leikkauslinjoissa?
Automatisointi voi parantaa kapeiden nauhojen tarkkuutta ja yhtenäisyyttä, vähentää manuaalista työtä, lisätä tuotantoa ja minimoi inhimilliset virheet.
4) Kuinka usein silmukan leikkauskonetta tulee huoltaa?
Silmukkaleikkauslinjojen huolto jakautuu päivittäisiin tarkastuksiin ja määräaikaishuoltoihin. KINGREAL STEEL SLITTER -tiimi antaa suosituksia asiakkaan käyttötiheyteen ja muihin tekijöihin perustuen.
5) Mikä on leikkausterien käyttöikä?
Leikkuuterien käyttöikään vaikuttavat tuotantomäärä, käyttöolosuhteet ja materiaaliominaisuudet. Terän koostumuksen ja käytön vaihtelut vaikuttavat tyypillisesti pitkäikäisyyteen.
Metallin leikkauslinjojen erikoissuunnittelijana ja valmistajana KINGREAL STEEL SLITTERillä on yli kahden vuosikymmenen kokemus metallin leikkauslinjojen suunnittelusta ja valmistuksesta. Hyödyntämällä syvää teknistä asiantuntemusta ja vankkaa valmistusinfrastruktuuria, yritys on onnistuneesti suunnitellut lukuisia metallinleikkauslinjoja tähän mennessä. Nämä järjestelmät on otettu käyttöön onnistuneesti, ja ne toimivat tällä hetkellä sujuvasti asiakkaiden tiloissa eri maissa ja alueilla maailmanlaajuisesti ja tarjoavat asiakkaillemme poikkeuksellista tuotantotehokkuutta ja lisäarvoa. KINGREAL STEEL SLITTER metallinleikkauslinja-asennukset kattavat monipuolisen maantieteellisen jalanjäljen – mukaan lukien Saudi-Arabia, Italia, Meksiko, Brasilia, Indonesia, Kanada, Turkmenistan ja muut – kattavat kaikki tärkeimmät maailmanlaajuiset metallinjalostusmarkkinat ja muodostavat runsaan valikoiman kansainvälisiä projektireferenssejä.
Viimeksi uusi metallinleikkauslinja – joka valmistettiin yhteistyössä intialaisen asiakkaan kanssa – lähetettiin onnistuneesti asiakkaan laitokseen juuri eilen.
KINGREAL STEEL SLITTER on edelleen sitoutunut optimoimaan jatkuvasti metallileikkauslinjojen suunnittelujärjestelmiä ja suorituskykyparametreja. Pysymällä ajan tasalla viimeisimmistä teknologisista edistysaskeleista ja vastaamalla suoraan asiakkaidemme käytännön tuotantovaatimuksiin varmistamme, että jokainen toimittamamme metallinleikkauslinja on täydellisesti räätälöity asiakkaan erityiseen toimintaympäristöön ja tuotantotarpeisiin. Lisäksi KINGREAL STEEL SLITTER tarjoaa asiakkailleen kattavan valikoiman tukipalveluita – mukaan lukien tehdaskäynnit, räätälöity metallileikkauslinjan suunnittelu, koneen asennus, käyttökoulutus, huolto ja varaosatoimitukset. Turvaamalla koko tuotantoprosessin varmistamme, että asiakkaamme voivat hyödyntää metallileikkauslinjojaan mahdollisimman tehokkaasti ja vakaasti.
