Heavy Gauge Cut To Length Line - 2024 KINGREAL STEEL SLITTER voi tarjota sekä pituuteen leikattua linjaa, nopeaa pituusleikkauskonetta, yksinkertaista leikkauslinjaa ja tämän raskaan mittaleikkauskoneen, joka pystyy leikkaamaan tarkasti kuumavalssattua terästä, kylmävalssattua terästä, ruostumatonta terästä, silikoniteräksen ja muiden metallisten tuotantokelojen automaattista prosessia varten.

Breakout On Heavy Duty -leikkauslinja

Suuren lujuutensa, hyvän sitkeytensä, helpon käsittelyn ja muovauksen sekä hyvän hitsauskyvyn ansiosta paksua ohutlevykelaa käytetään laajasti eri teollisuuden aloilla eri teollisuudenalojen tarpeisiin. Heavy Gauge Cut To Length Line -linjan kysyntä kasvaa, paksun peltikelan prosessointi laitteiden korkeampiin vaatimuksiin, purkamislaitteiden tasoituksesta leikkaus- ja pinoamiseen. Vaatimukset kantoalueelle ovat paljon korkeammat kuin muilla levypaksuuksilla.

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line on erityisesti suunniteltu käsittelemään keloja, joiden paksuus on jopa 6-20 mm.

Pitkälle leikatun raskaan mittarin tekniset tiedot

Raskaan mittalinjan pituuteen leikatun työprosessin

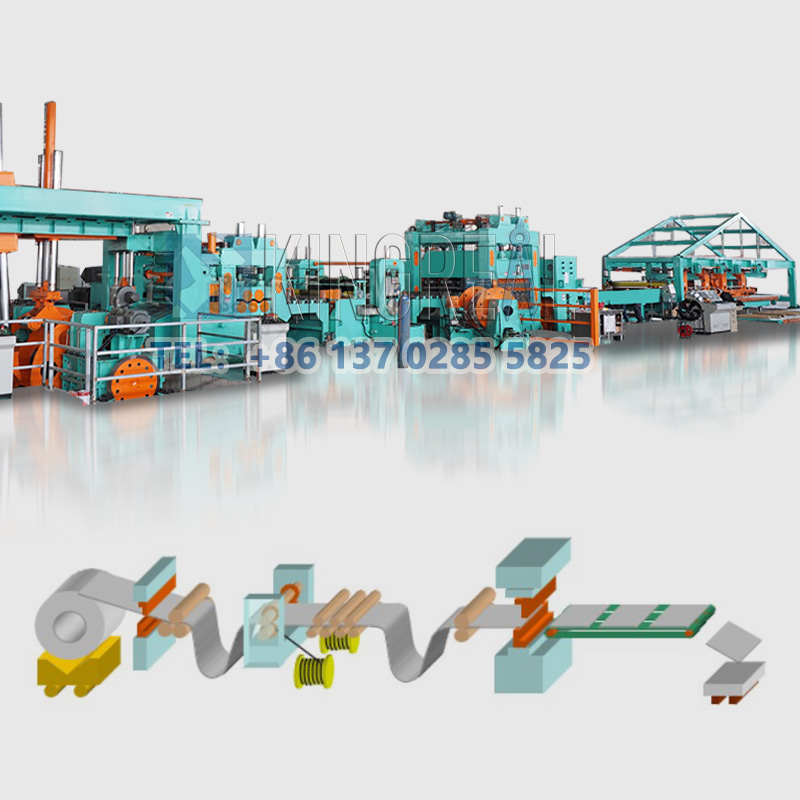

Hydraulinen decoiler-- Runko-Hydraulinen Pilot-kone--Seitsemänrullainen tasoituskone--Kaksipää trimmeri - Scarp Collector - 11-rullainen tasoituskone - Pneumaattinen mitoituslaite - Takalaudan syöttölaite - Hydraulinen leikkauskone - Pinoamiskone

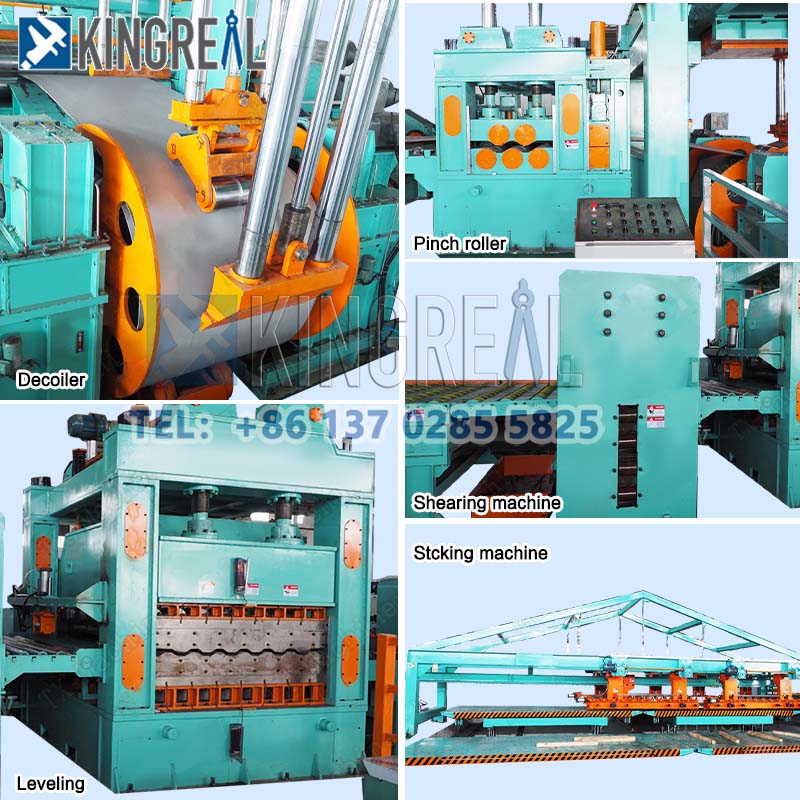

Lisää tietoja raskaasta mittarista, joka on leikattu pituuteen

• Hydraulinen kaksoiskartiokela

a. Kapasiteetti: 30T

b.Jarrujen tekniset tiedot: 4-DBH205

c.materiaalirungon nostoisku 650mm (nosto suoraan kelaan, voi tulla materiaaliin teräsvuoraus poistettu)

d.Otetaan käyttöön kaksoislaakeroitu kaksinkertainen kartiomainen yläpainemekanismi teräskelan kiinnittämiseksi, koneen pohjan toisen pään liikettä ohjaavat hydraulisylinterit ja sen tehtävänä on samanaikainen käyttökeskitys, irrotuslaitteen toisessa päässä oleva kara on suunniteltu pneumaattisella levyjarrulaitteella.

• Seitsenrullainen esitasoituskone

Se ottaa käyttöön kahden telan kiinnitys- ja syöttörakenteen sekä viiden rullan tasauksen. Moottori ajaa ylä- ja alarullaa supistimen ja jakolaatikon läpi yleisen liitäntäakselin kautta, ylemmän rullan säätö ja painaminen syöttämistä varten suoritetaan hydraulisylinterillä ja ylätelan säätö ja painaminen tasausta varten sähkövoimalla. Ottaen huomioon esikoulukoneen ja vaaituskoneen synkronisen toiminnan, moottorin ohjausta ohjaa amerikkalainen PARKER590C-sarjan tasavirtaohjausjärjestelmä. Yleisliitosakseli ottaa käyttöön myllyteollisuuden yleisakselin.

Tasoitusrullan halkaisija: Φ220mm

Tasoitustelan etäisyys: 260 mm

Telat Määrä: 2+5 rullaa

Telan materiaali: GCr15 taottu teräs, karkaistu ja keskitaajuuskarkaistu (HRC60)

Päämoottorin teho: 132KW DC

Säätömoottorin teho: 2-7,5 kW

Päävähennys:   JZQ850

Säätövaimennin: 2-BWY4 Swing-vaimennus

• Mitoituslaite

a. Toiminto: Estää arkin muodon loppumisen ajon aikana ja säätelee levyn tasoituspääkoneeseen. Se koostuu koneen alustasta, rajoitusrullasta, tukiistuimen luistista, ohjausrullasta ja säätölaitteesta. Arkin leveyssuunnan molemmilla puolilla on pystysuorat ohjausrullat, ja ohjausrullan runko on kiinnitetty vastaavaan luistiin, joka liikuttaa ohjauspylvään luistia levyn leveyden suuntaan moottorin läpi valssitangon mutterin maksun avulla sopeutuakseen eri levyleveyksiin. Säätö on moottoroitu.

b. Säätöalue: 900 ~ 2000 mm

Ohjausrullan materiaali: Gcr15(HRC60)

Säätömoottori: 2-3 kW

Säätövähennys: 2-WPDKS135Madon vähennys

• Pääleikkaus pituuslinjaan

Toiminta: Leikkuukone suorittaa pääasiassa päänleikkauksen, hännänleikkauksen, sivuleikkauksen, pitkittäisleikkauksen ja pituusleikkauksen tehtävät.

Materiaalin sopeutuvuus: Se soveltuu eripaksuisille ja -materiaalisille teräslevyille, kuten tavalliselle hiiliteräkselle, korkealaatuiselle niukkaseosteiselle teräkselle, seosteräkselle, putkiteräkselle ja ruostumattomalle teräslevylle.

Automaatioaste: koko prosessi toimii automaattisesti, mikä vähentää manuaalista käyttöä ja parantaa tuotannon tehokkuutta.

Tarkka mittaus: erittäin tarkka mittaus varmistaa tarkan leikkauskoon.

Leikkuuterän välin säätö: Leikkuuterän sivuväliä voidaan säätää leikkuulaadun varmistamiseksi.

a. Malli: Hydraulinen jarru

b. Vetoa minuutissa: 8-12 kertaa

c. Terän materiaali: Cr12Mov

d. Moottorin teho: 55 kW

• Muunnin

Ruokintapiste:

a. Se koostuu rungosta, kääntörullapöydästä, kuljetinrullakuljettimesta ja voimayksiköstä. Sen tehtävänä on syöttää litteä levy heittokoneeseen.

b. Moottori: 7,5 kW

c.Alennus: BWY4 Swing-vaimennin

Pääsyöttölaite:

a. Se koostuu koneen alustasta, plakista, liukusäätimestä, heittotelasta ja voimayksiköstä. Heittomateriaalin ylätelan nosto ja lasku pneumaattista toteutusta varten. Vaihteisto on mekaaninen. Sen tehtävänä on syöttää lautanen pihapöytään.

b. Moottori: 7,5 kW

c.Alennus: BWY4 Swing-vaimennin

• Pinoamiskone

Pinoamispöytä: Se koostuu teräslevyistä ja teräsosista, jotka on hitsattu yhteen. Sen tehtävänä on pinota kalibroitu litteä levy. Pituus 12 metriä.

Pneumaattinen tukki: Se koostuu yhdestä pitkittäisrajan vaaituslaitteesta ja kolmesta poikittaisrajan tasoituslaitteesta. Sekä rajoitus- että säätömekanismia voidaan säätää eri levyleveyksien mukaan ja säätö on manuaalinen. Oikaisumateriaalina on pneumaattinen toimilaite.

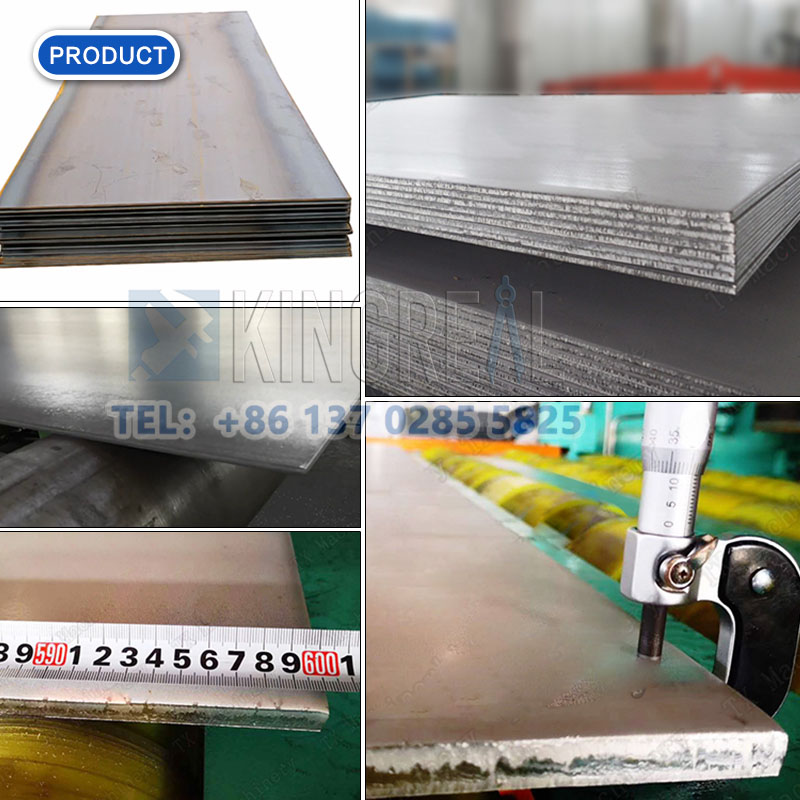

Lopputuotteen esittely

KINGREAL STEEL SLITTER -palvelu raskaaseen linjaan

1. Täysi valikoima räätälöityjä palveluja, asiakkaan levytuotannon tarpeiden mukaan, jotka tarjoavat raskasta pituutta leikattua viivapiirrossuunnittelua, voidaan konfiguroida valinnan mukaan.

2. Tarjoa erilaisia ​​kokoonpanoja raskaille pituudeltaan leikatuille linjalle, kuten lastausvaunu, trimmauslaite, automaattinen pinoaminen, automaattinen purkaminen jne.; toteuttaa täysin automaattista tuotantoa.

3. Tarjoa erilaisia ​​lisävarusteita, joilla varmistetaan raskaiden pituuteen leikatun linjan vakaus ja pitkäikäisyys;

4. insinöörit paikallisen myynnin jälkeisen palvelun takuun, voivat ohjata raskaiden pituuteen leikattujen rivien asennusta paikan päällä.

5. 24/7 online-huoltopalvelu, tekninen vastaus.

FAQ Tietoja leikkauslinjasta

1/ Mikä on teräslevyn enimmäispaksuus, jonka pituusleikkauslinjakoneellasi voi leikata?

 pituuteen leikatulla KINGREAL STEEL SLITTERillä voidaan leikata metallimateriaaleja, joiden paksuus vaihtelee välillä 0,2 mm - 25 mm. Suositeltu malli riippuu tarpeistasi.

 2/Kuinka kauan mitkään leikatut koneen terät kestävät?

 Mittaiseksi leikattujen koneen terien käyttöikä riippuu leikattavasta materiaalista ja käyttötiheydestä. KINGREAL STEEL SLITTER tarjoaa myös räätälöityjä seosterästeriä käyttöiän pidentämiseksi.

 3/Mitkä materiaalit sopivat pitkittäisviivoihin?

 KNGREAL-mittaleikkauskoneet soveltuvat ensisijaisesti teräkselle, ruostumattomalle teräkselle, hiiliteräkselle, alumiinille, kuparille ja muille metallimateriaaleille.

4/Entä jos pituusleikkauskone hajoaa?

 KINGREAL STEEL SLITTER -leikkauskoneet ovat erittäin luotettavaa laatua. Jos osat ovat vaurioituneet, KINGREAL STEEL SLITTER toimittaa sinulle varaosat.

5/Millaisia ​​leikkauskoneita tarjoat?

 KINGREAL STEEL SLITTER toimittaa mittaan leikattuja koneita, jotka vastaavat asiakkaan todellisia projektivaatimuksia, mukaan lukien käsittelymateriaali, materiaalin paksuus, leveys, pituus ja leikkausmenetelmä. Ja KINGREAL STEEL SLITTER voi myös varustaa mitoituskoneita erikoiskomponenteilla.
