Tuotteen Kuvaus

Videonäyttö:

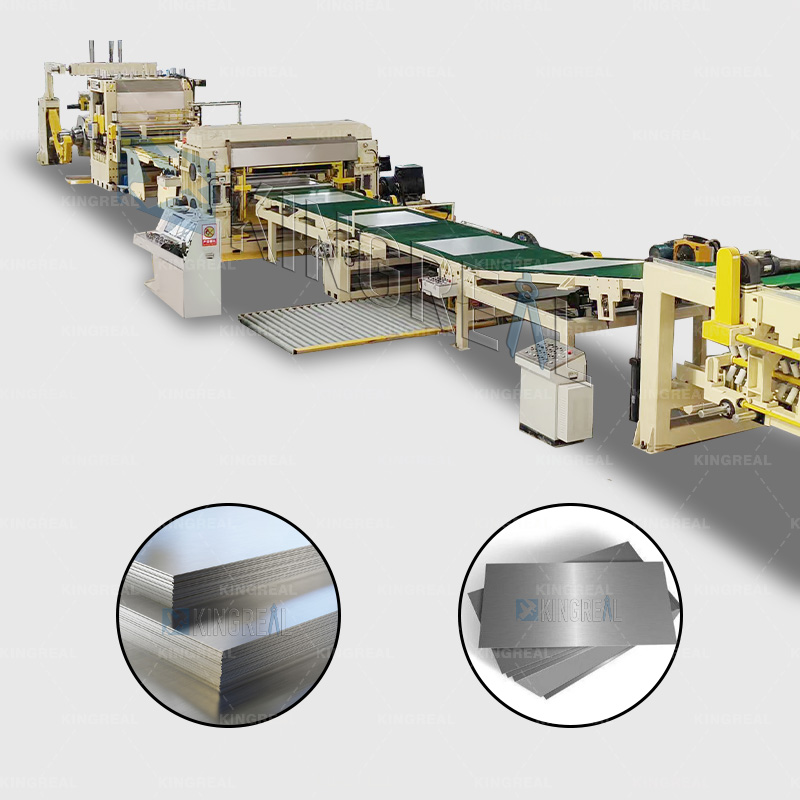

Leikkauslinja - Lentävä leikkausnopeus nopea tuotanto

KINGREAL STEEL SLITTER on mittatilauslinjojen alaan erikoistunut valmistaja ja valmistaja, joka on sitoutunut tuomaan optimaalisia ratkaisuja asiakkailleen.

Riippuen asiakkaan tarvitsemasta metallinleikkauskapasiteetista, prosessoitavien raaka-aineiden valikoimasta ja tehtaan tuotantotarpeista.

Leikkauskone perholeikkurilla on teollisuuskone jatkuvien metalliliuskojen leikkaamiseen tietynpituisiksi levyiksi tai levyiksi. KINGREAL-muotoilu perholeikkauksessa

toteuttaa jatkuvan automaattisen ja tarkan metallinauhojen leikkaamisen pysähtymättä nopean liikkeen aikana, jonka nopeus voi olla jopa 80M/min. Sitä käytetään pääasiassa teräksessä,

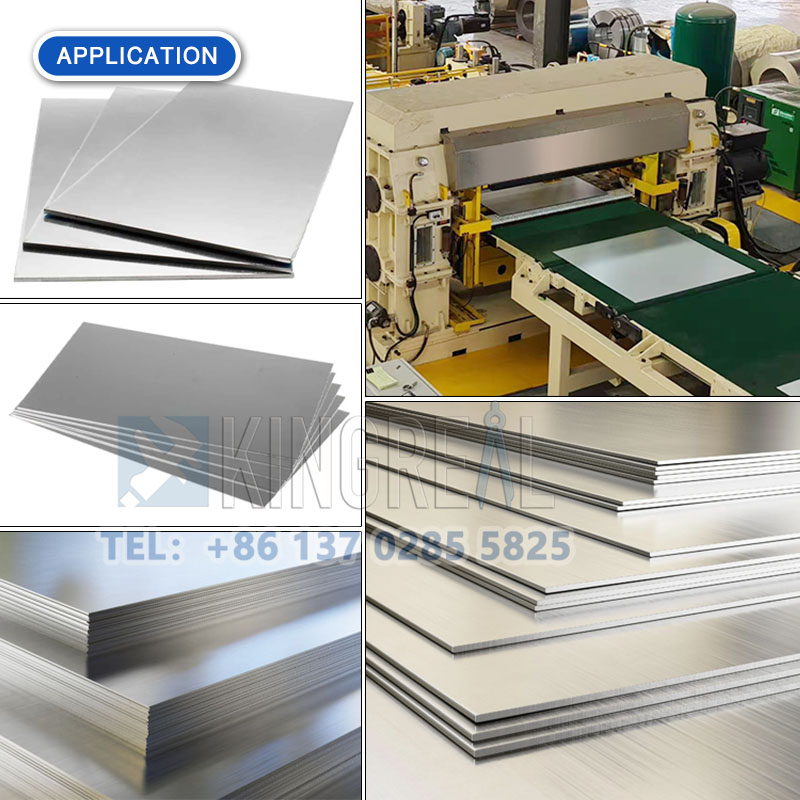

alumiinin, kuparin ja muiden metallien jalostusteollisuudessa, ja sitä käytetään laajasti autoteollisuudessa, kodinkoneissa, rakentamisessa ja muilla aloilla.

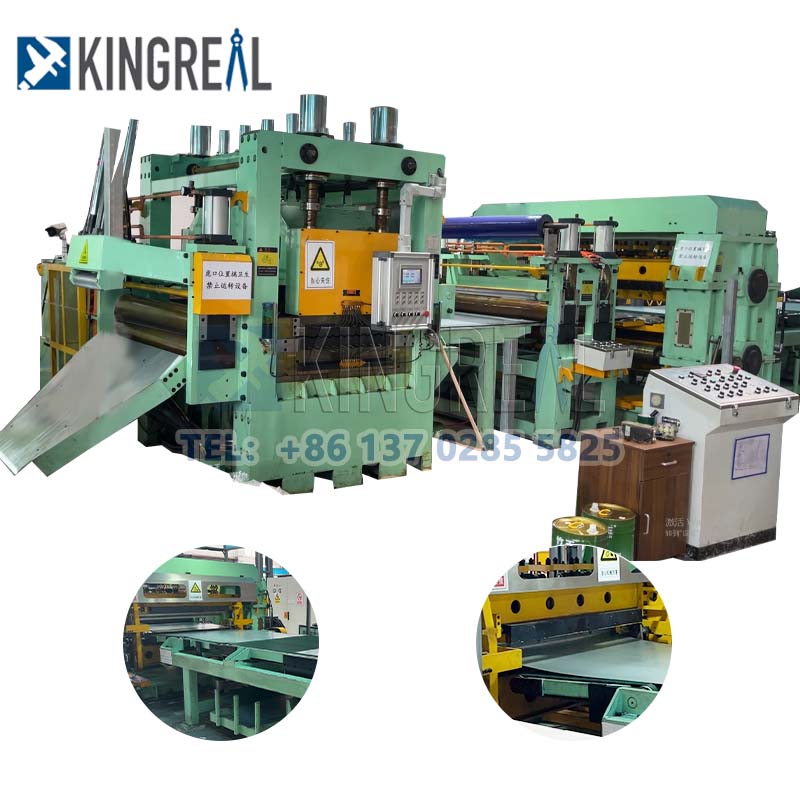

cut to length machine

Kun tuotantolinja on toiminnassa, decoileri on syöttötilassa. Kun arkkimateriaali on saapunut 6-kerroksiseen 21-rullaiseen korkean tarkkuuden tasoituskoneeseen tasoitusta varten, se tulee NC-pituusmittauslaitteeseen sähköisellä silmällä ohjatulla silepparilla ja sivuttaismekanismilla. NC-pituusmittauslaite asettaa koon ja syöttää materiaalin seuraavaan vaiheeseen. Pyöritä leikkauskonetta; kun NC-syöttö saavuttaa asetetun koon. Leikkauskone katkaisee levymateriaalin, ja leikattu levymateriaali pinotaan siististi kuljetuslaitteella tuotteiden pinoamiskoneeseen ja pinottavan teräslevyn nostotaso voi automaattisesti laskea teräslevyjen korkeuden kasvaessa; Kun levyjen asetettu arvo saavutetaan, tuotantolinja pysähtyy automaattisesti. Tällä hetkellä nostolava lasketaan käsiohjauksella, poistovaunu ajetaan ulos ja samaan aikaan ajetaan sisään toinen poistovaunu, joka siirtyy seuraavaan työjaksoon.

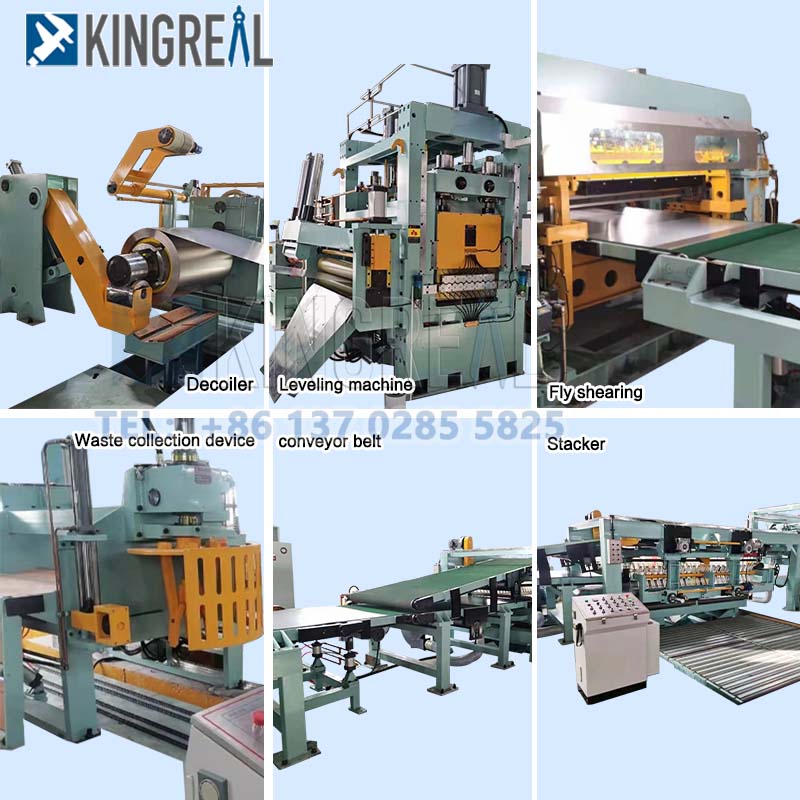

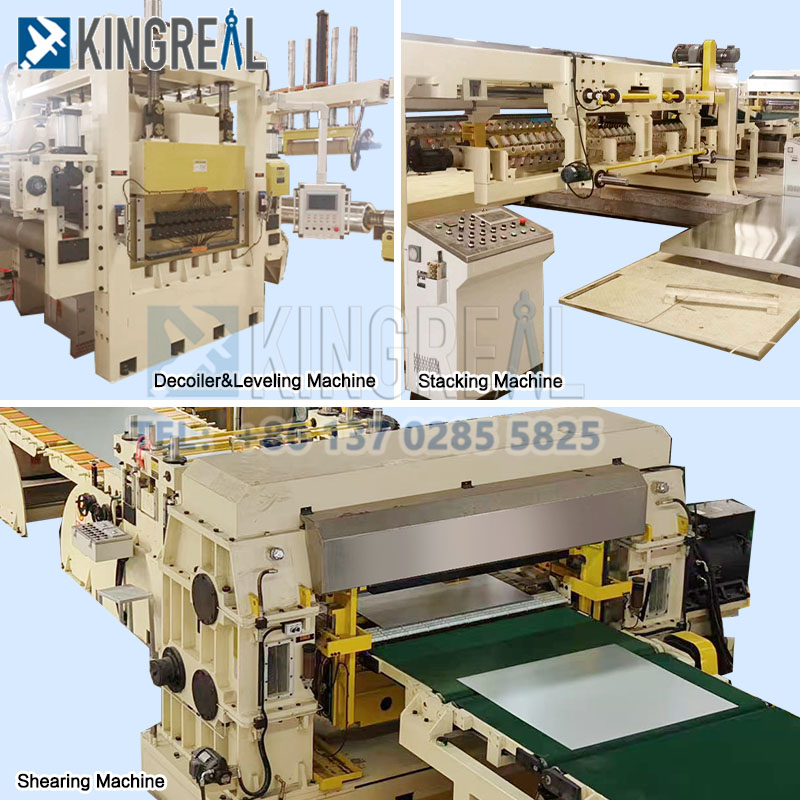

CTL-tuotelinjan komponentti

Raaka-ainetaulukko	1 yksikkö
Kärry ruokintaa varten	1 yksikkö
Etuosan aputuki	1 yksikkö
Purkain + purkulaite	1 sarja
Kuusikerroksiset telat Tasoituskone + Työrullien itsepuhdistusjärjestelmä	1 yksikkö
Yläpuolen kalvon laminointikone	1 yksikkö
Lyhyt looperi	1 yksikkö
Sivujen ohjauslaite	1 yksikkö
Pinch NC -pituusmittari	1 yksikkö
Perhonleikkuukone	1 yksikkö
Kuljetuskone	1 yksikkö
Tuotteiden pinoamiskone	1 yksikkö

Leikkauskoneen tekniset tiedot

Raaka materiaali	CRC TERÄS
Paksuus	0,4-3,0 mm
Leveys	≤1500mm
Kelan paino	≤ 20T
Pituus	500-6000mm
Pituuden toleranssi	L=2m≤±0,3mm (2,0mm)
Diagonaalinen toleranssi	L=2m≤±0,5mm (2,0mm)
Nopeus	0-80 m/min (portaaton nopeudensäätö)
Läpikulkunopeus	0-15 m/min
Ohjaus	AC-taajuusmuunnosohjaus

Ominaisuus noin leikkauskoneessa perholeikkurilla

Korkea hyötysuhde on yksi tämän CTL-linjan näkyvimmistä ominaisuuksista. Lentävän leikkauslaitteen suunnittelun ja sovelluksen avulla se toteuttaa jatkuvan leikkaamisen nauhan nopean liikkeen aikana, samalla kun sillä on pituuden mittauslaite, lentävä leikkauslaite varmistaa leikkaustarkkuuden.
KINGREAL Cut To Length Machine käyttää kromattuja rullia, kumipäällysteisiä rullia, pneumaattisia aggregaatteja ja muita komponentteja suojaamaan teräksen pintaa.
Erittäin tarkka tasoitusvaikutus. CTL-tuotantolinja voidaan varustaa 21 rullasarjalla korkean tarkkuuden vaaituskoneella tai kaksoisvaaituskoneella metallikelan purkamiseen ja tasoittamiseen, mikä voi tuoda asiakkaille enemmän litteitä ja korkealaatuisia metallilevyjä.
Loop Bridge voidaan valita tai välttää täysin asiakkaan tuotantotarpeiden ja laitoksen todellisen alueen käytön mukaan, mikä voi tehdä Cut To Length Machinesta kompaktimman, säästää lattiatilaa ja vähentää laitoksen jälkikäsittelyä. Se on hyvä valinta monille pienille valmistajille.
Leikkauslaitteen tarjoaminen on tärkeä lisäominaisuus metallinauhojen reunojen leikkaamiseen ennen niiden leikkaamista. Leikkauslaite poistaa purseet, epätasaisuudet tai ylimääräisen materiaalin metallinauhan reunoista varmistaen, että valmiin arkin reunat ovat sileät ja siistit. Laaja valikoima nauhaleveyksiä ja -paksuuksia voidaan käsitellä, mikä lisää koneen monipuolisuutta ja mukautumiskykyä.

Ominaisuus kärpäsen leikkauslaitteesta CTL-linjassa

Synkronoinnin ohjausjärjestelmä:

Aedistynytservo-ohjausjärjestelmää tai synkronoinnin ohjausjärjestelmää käytetään varmistamaan tlentävä leikkaustyökalu on synkronoitu metallinauhan liikenopeuden kanssa.

Ohjausjärjestelmä pystyy valvomaan ja säätämään työkalun nopeutta reaaliajassa eri leikkauspituuksien mukaan aja nauhan nopeudet.

Erittäin luja työkalumateriaali:

Veitset on yleensä valmistettu erittäin lujasta seosteräksestä tai volframikarbidista, joilla on korkea kovuus ja kulutuskestävyys pitkän leikkausiän ja tasaisen leikkauslaadun varmistamiseksi.

Myös veitsien muoto ja kulmarakenne on optimoitu vähentämään leikkausvastusta ja parantamaan leikkaustuloksia.

Dynaaminen tasapainosuunnittelu:

Lentävän leikkurilaitteen veitset ja työkalunpitimet ovat dynaamisesti tasapainotettuja, jotta ne varmistavat sujuvan toiminnan nopeassa liikkeessä, vähentävät tärinää ja parantavat leikkaustarkkuutta ja laitteiden käyttöikää.

Tarkka ohjausmekanismi:

Varustettu erittäin tarkalla ohjausmekanismilla, joka varmistaa, että lentävä leikkaustyökalu säilyttää aina oikean leikkausradan ja -asennon leikkausprosessin aikana, mikä parantaa leikkaustarkkuutta.
