Tuotteen Kuvaus

Video leikkauslinjakoneesta

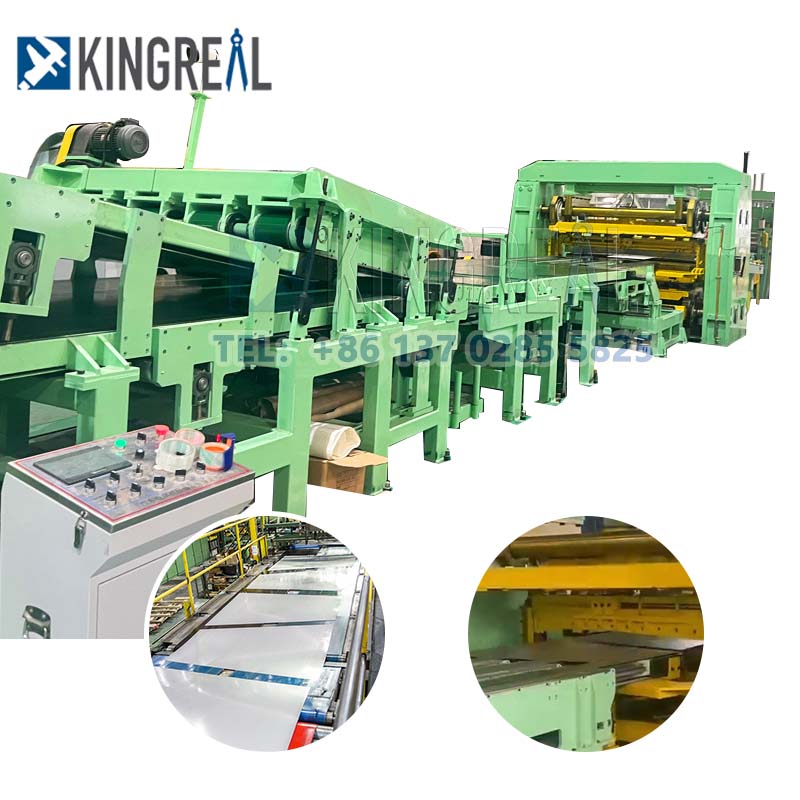

Leikkauskone - Swing Leikkaus Kuvaus:

Swing Shearing Cut To Length Line on yksi erottuvimmista metallituotteista

pituuteen leikattu linja. Räätälöimällä leikkurin suunnittelua se toteuttaa onnistuneesti

jatkuvan swing-leikkauksen tuotanto pysähtymättä tuotantoprosessin aikana.

Se soveltuu pääasiassa CR SS AL: lle ja muille yleisille materiaaleille, ja se voi leikata tarkasti

mukaan asiakkaan tuotannon kokovaatimukset. Yleiseen verrattuna

pysäytä leikkauslinja, tämä Pyörivä leikkausleikkauslinja vaikuttaa nopeammin

tuotantoa nopeus (20M/min & 80M/min), suurempi tarkkuus ja parempi leikkauspinnan laatu.

Siitä on tullut yksiviime aikoina suosituimmista tuotteista.

Samaan aikaan verrattuna tavalliseen metalliin leikkauslinjaan, tämä Swing

Leikkaus pituussuunnassa linja voi leikata metallilevyn (suunnikkaan muotoisen metallilevyn) ilman

tekniset tiedot, ja sitten suuri osa autonosien tuotannon kysyntään

ja valmistus.

Työprosessi:

metal cut to length line

Hydraulinen purkulaite -- Puristus ja suoristus -- Servoleikkauspituus -- Pyörivä leikkauskone -- Kuljetinhihna -- Automaattinen pinoaminen

Tekniset tiedot:

Raaka-aine	Teräs/alumiini/CR/HR
Kelan paksuus	0,3-3 mm
Kelan leveys	400-1600
Kelan paino	20 tonnia
Tarkka leikkaus	±0,3 mm
Työnopeus	80 M/min
Leikkurien lukumäärä	150 hv

Valinnaiset määritysvaatimukset


Kaksinkertainen suoristus	Trimmauslaite	Double Stack

Koneen ominaisuus

A syksi kone, joka käyttää 21 sarjaa ylempää ja alempaa kaksoisrullaa materiaalien korkean tarkkuuden aikaansaamiseksi;
Erittäin tarkka leikkaus voidaan saavuttaa automaattisella aukon säädöllä, tarkkuuspyörivällä leikkurilla;
Tehokas materiaalin pinoaminen suuren kapasiteetin indeksoidulla servopinoajalla;
Linjan maksiminopeus 80 m/min: nopean tuotannon takaamiseksi;
Pituuden vähimmäistoleranssit: takaavat tarkat leikkauspituudet;
Kiertokaivon välttämättömyyden poistaminen lyhentää linjan pituutta ja vapauttaa enemmän tilaa tavaroille.
Jo olemassa olevien start-stop-linjojen varustaminen jälkiasennuksella lisää koneiden toimivuutta.

Pääkomponentin tiedot:

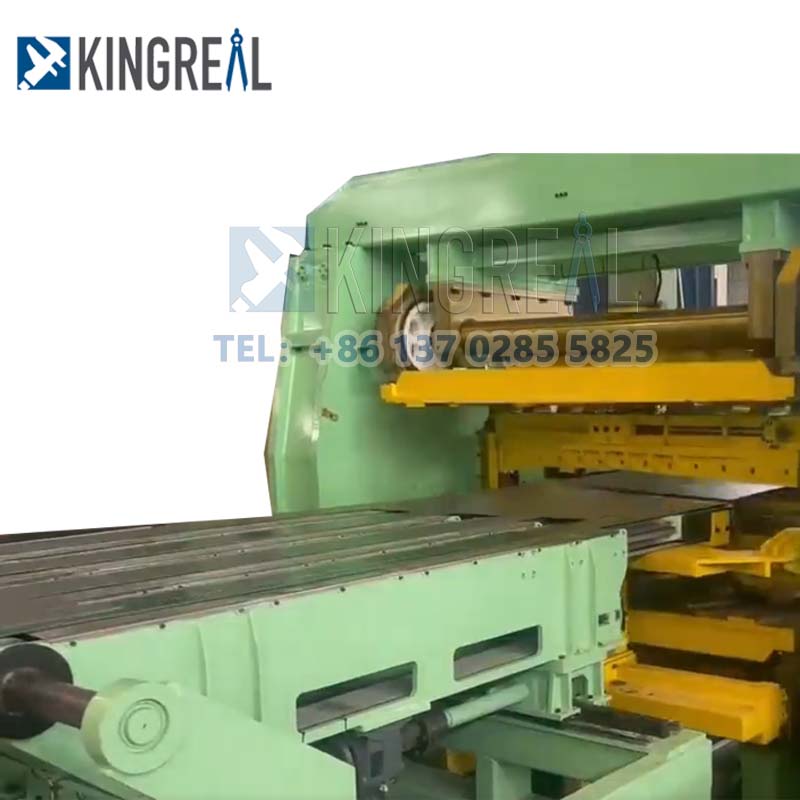

Ø Kääntöleikkuri

Sylinterimäinen rakenne, joka on asetettu koaksiaalisesti: sisäinen leikkausmekanismi ja ulkoinen leikkausmekanismi on asetettu koaksiaalisesti, jotta saadaan aikaan vakaa leikkausympäristö.

Käytävä ja leikkausreuna: ulkoinen leikkausmekanismi voidaan kiinnittää sisäisen leikkausmekanismin ulkokehälle muodostamaan kanava leikattavan raaka-aineen läpikulkua varten, ja leikkausreuna muodostetaan käytävän sivulle.

Pyörivä käyttömekanismi: Käytetään sisäisen ja ulkoisen leikkausmekanismin välisen suhteellisen pyörimisen ohjaamiseen, jotta leikkausterä vaikuttaa leikattavaan raaka-aineeseen ja leikkaamiseen.

Alhainen leikkausvastus ja tasainen pyörivä leikkausrako: tämä rakenne parantaa leikkauskestävyyttä huomattavasti, pienentää muotihäviötä ja pitkän käyttöiän.

Yksinkertainen ja kätevä käyttö: leikkausprosessin ohjaus on samassa laitteessa, mikä yksinkertaistaa työnkulkua ja helpottaa käyttöä ja huoltoa.

Ø Tasoituskone

Materiaalin poimujen ja vääntymien poistaminen: poistaa rullausprosessin aikana syntyneet metallinauhan epätasaisuudet monitelaisella tasoituksella.

Materiaalin suoruuden säätö: Varmista, että metallinauhat säilyttävät hyvän suoruuden ennen leikkausta ja sen jälkeen, välttäen materiaalin taipumisesta johtuvaa myöhempää käsittelyä.

Paranna leikkaustarkkuutta: Litteä materiaali auttaa parantamaan pyörivän leikkurin leikkaustarkkuutta ja vähentämään tuotannon romun määrää.

Ø Kaksinkertainen pinoaja

Erittäin tehokas pinoaminen: kaksoispino pystyy käsittelemään kahta eri pinoamiskohtaa samanaikaisesti, mikä lisää tuotannon tehokkuutta.

Nopea toiminta: Yhdistetty pyörivän leikkurin nopeaan leikkaamiseen, se varmistaa koko tuotantolinjan jatkuvan toiminnan.

Vähentynyt manuaalinen interventio: automaattinen pinoaminen vähentää manuaalisen käsittelyn tarvetta ja vähentää työvoiman intensiteettiä.

Paranna tuotteen laatua: automaattinen pinoaminen vähentää arkkien vaurioita käsittelyn aikana ja säilyttää tuotteen eheyden ja laadun.

Säästä tilaa: kaksinkertainen pinorakenne tekee linjasta kompaktimman ja säästää tehdastilaa.

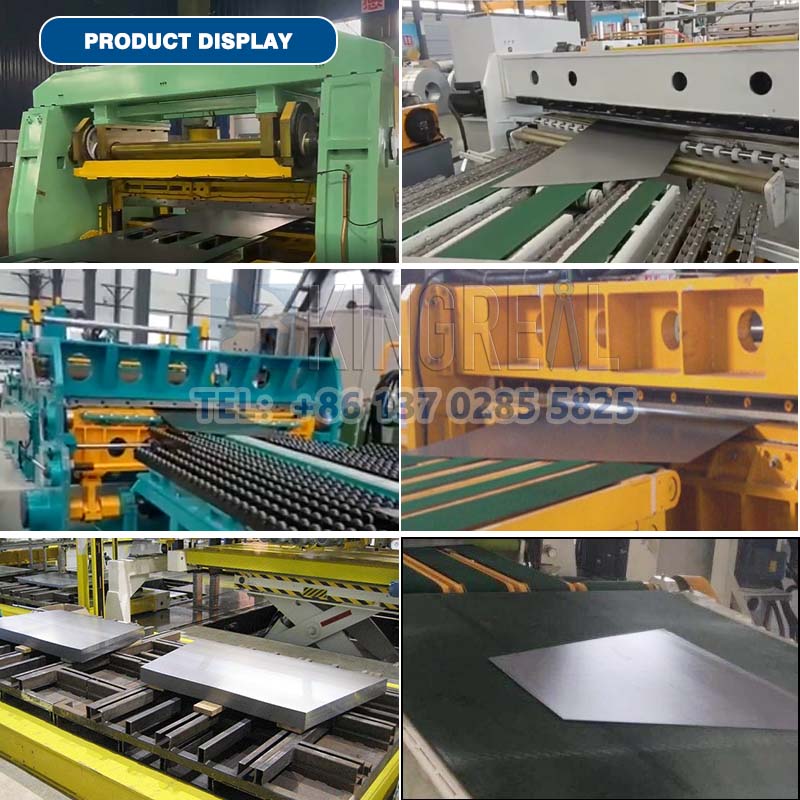

Lopputuotteen esittely:

coil cut to length
