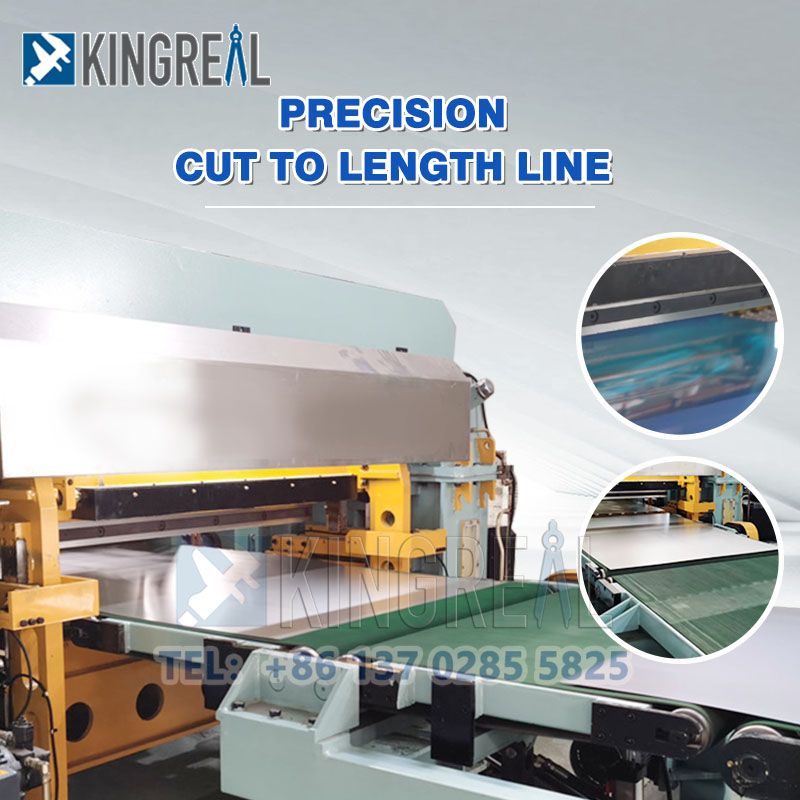

Cut To Length Line Machine on yksi yleisimmistä kelojen käsittelylaitteista, joka on erityinen pituusleikkauskone, joka on suunniteltu käsittelemään teräslevyjä asiakkaiden tarvitsemaan kokoon litistämällä ja leikkaamalla ne sitten pituuteen. Cut To Length Machinen käsittelemiä suorakaiteen muotoisia teräslevyraaka-aineita käytetään yleisesti teräs-, alumiini-, konevalmistus-, auto-, rakennus- ja muilla aloilla.
Video leikkauslinjasta
Cut To Length Line Manufacturing -- KINGREAL STEEL SLITER
JohtajanaLeikkauslinjakonevalmistaja Kiinassa,KINGREAL STEEL SLITERon sitoutunut toimittamaan räätälöityjä ratkaisuja, jotka täyttävät tarkat tuotantovaatimukset. Yli kanssa20 vuoden asiantuntemusta, KINGREAL STEEL SLITTER on erikoistunut suunnittelemaan ja valmistamaan erittäin tarkkoja Cut to Length Line -koneita, jotka tukevat tehokasta ja tarkkaa metallinkäsittelyä.
KINGREAL STEEL SLITER omistautuminen innovaatioille ja laadulle on ansainnut meille vahvan maineen metallinjalostuslaiteteollisuudessa.KINGREAL STEEL SLITER -leikkauslinjakoneetovat erittäin arvostettuja tarkkuudestaan, luotettavuudestaan ja vakaasta suorituskyvystään. KINGREAL STEEL SLITTER on ylpeä siitä, että se on onnistuneesti vienyt KINGREAL STEEL SLITTER -leikkauslinjakonetta yli 10 maahan, mukaan lukien Saudi-Arabia, Venäjä, Yhdysvallat, Brasilia ja Indonesia, auttaen asiakkaita maailmanlaajuisesti saavuttamaan erinomaisia tuotantotuloksia.
KINGREAL STEEL SLITERillä "Parhaiden ratkaisujen tarjoaminen asiakkaillemme" on enemmän kuin motto; se on kaiken toimintamme liikkeellepaneva voima. KINGREAL STEEL SLITTER pyrkii olemaan enemmän kuin pelkkä valmistaja – pyrimme olemaan pitkäaikainen kumppanisi, joka tukee liiketoimintaasi tehokkaan ja luotettavan tuotannon ylläpitämisessä ja samalla kilpailuetua paikallisilla ja globaaleilla markkinoilla.
Ota meihin yhteyttä jo tänään ja katso, kuinka KINGREAL STEEL SLITTER voi tarjota täydellisen ratkaisun yrityksesi tarpeisiin!
Leikkauslinjakone
Leikkauslinjakoneon erityinen leikkausjärjestelmä, joka on suunniteltu käsittelemään eri materiaaleja ja eri paksuisia metallikeloja. Se suoristaa ja katkaisee kelat asiakkaan tarvitsemiin mittoihin ja tarjoaa korkean tarkkuuden. Tässä koneessa on myös automaattiset pinoamis- ja reunaleikkausprosessit, mikä parantaa Cutt to Length Line Machinen automaatiotasoa ja valmiin tuotteen tarkkuutta.

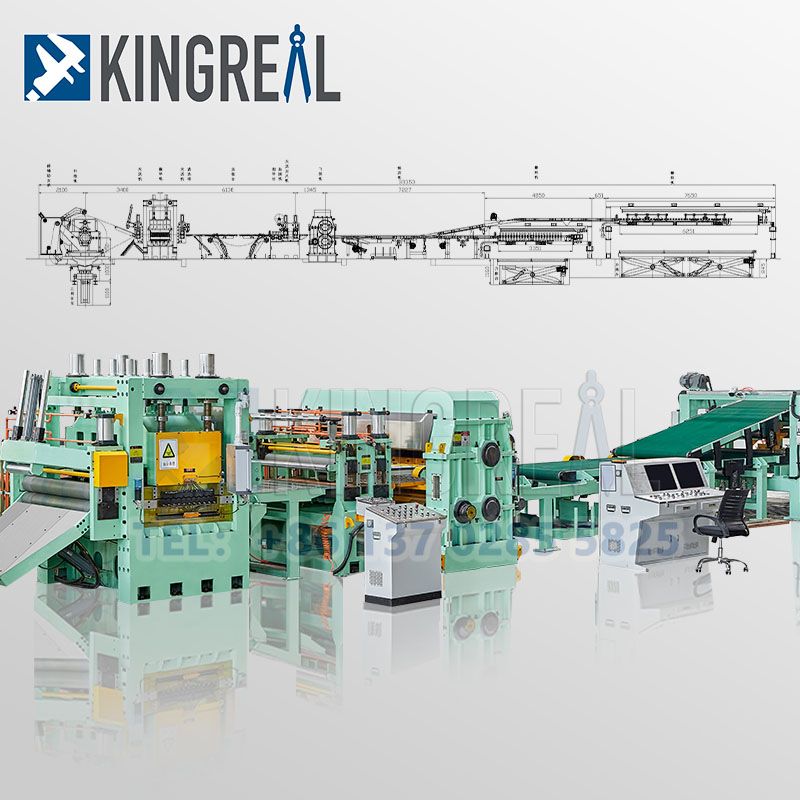

Cut To Length Line koostuu avainkomponenteista, kutenkelaus, vaaitus, NC (Numerical Control) pituussäätö, lentävä leikkaus ja pinoamisyksiköt. Lisälaitteet, kuten materiaalinkäsittely-, puskurointi-, ohjaus-, kuljetus- ja poistomekanismit, on integroitu sujuvan ja tehokkaan toiminnan varmistamiseksi.
Yleiset parametrit leikkauslinjakoneille
Kelan materiaali:Teräs / ruostumaton teräs / hiiliteräs / galvanoitu teräs / silikoniteräs / alumiini / kuparilejeeringit
Materiaalin ominaisuudet vaikuttavat osien valintaan Cut To Length Line Machinessa.
Kelan paksuus: 0,3-25 mm
Mitä paksumpi materiaali, sitä suurempi on koneen vaatima leikkausvoima. Lentävät leikkaus- ja tasoitusjärjestelmät säädellään tyypillisesti materiaalin paksuuden mukaan.
Kelan leveys:500-2000mm
Materiaalin leveys määrää kela- ja tasoitusyksiköiden leveysrakenteen, johon mahtuu monenlaisia levyleveyksiä.
Kelan paino:Jopa 35 tonnia
Kelan paino määrittää kelaleikkauskoneen kelauksen kantavuuden.
Työnopeus: 20 - 80 m/min
Lentävä leikkausjärjestelmä tarjoaa nopean ja tarkan leikkauksen, mikä varmistaa leikkauspituuksien tarkkuuden ja täyttää alan korkeat tarkkuusstandardit.
Tasoitustarkkuus: ±0,1mm - ±0,5mm
Tasoitusyksikkö eliminoi materiaalista aallot ja taivutukset varmistaen tasaisuuden, mikä vaikuttaa suoraan lopputuotteen laatuun.
Leikkaustarkkuus: ±0,1mm - ±0,2mm
Lentävä leikkausjärjestelmä tarjoaa nopean ja tarkan leikkauksen, mikä varmistaa leikkauspituuksien tarkkuuden ja täyttää alan korkeat tarkkuusstandardit.
Kokonaistehotarve:80kW - 300kW
Kokonaisteho riippuu koneen kokoonpanosta ja käsittelyvaatimuksista, mikä varmistaa kaikkien komponenttien vakaan toiminnan.
Leikkauslinjakoneen työprosessi

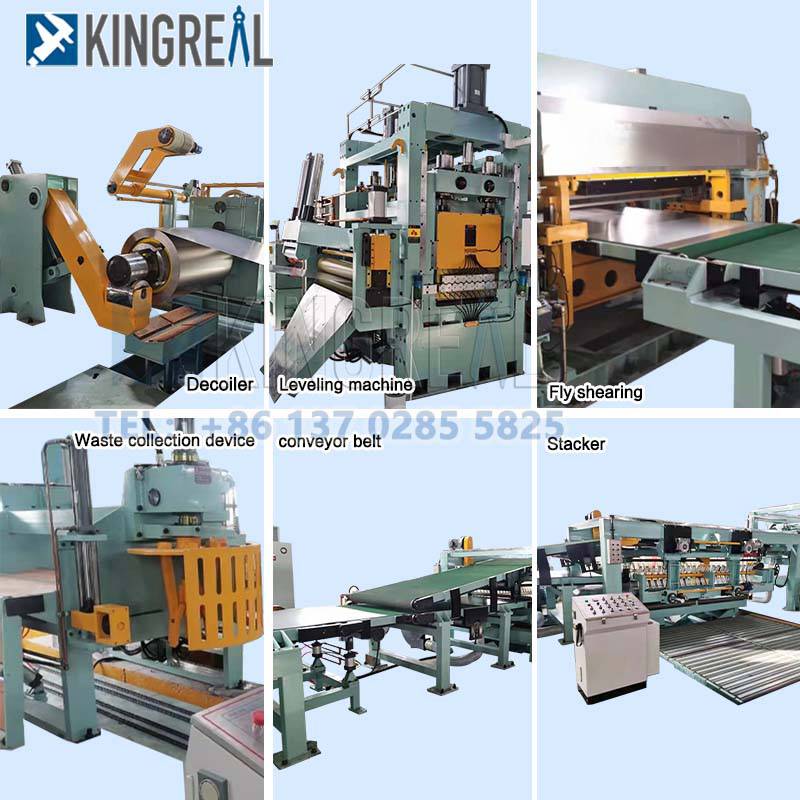

Kärry kelan lastaamiseen -- Decoileri kelan syöttämiseen -- 2-rullainen puristussyöttölaite kelojen eteenpäin syöttämiseksi -- 6-kerroksinen tasoituskone tarkkaa tasoitusta varten -- Erittäin tarkka pituusleikkauskone -- Hihnakuljetin arkkien kuljettamiseen -- Automaattinen pinoaminen
Leikkauslinjan osa
Hydraulisessa purkukoneessa on kaksinkertainen tuki, kaksoiskartiomainen yläpainemekanismi, joka kiinnittää teräskelan tukevasti. Koneen alustan liikettä molemmissa päissä ohjaa hydraulisylinteri, joka tarjoaa samanaikaiset käyttö- ja keskitystoiminnot. Decoilerin molemmissa päissä olevat pääakselit on varustettu pneumaattisella levyjarrujärjestelmällä turvallisuuden ja tarkkuuden parantamiseksi käytön aikana.
Hydraulisessa purkukoneessa on kaksinkertainen tuki, kaksoiskartiomainen yläpainemekanismi, joka kiinnittää teräskelan tukevasti. Koneen alustan liikettä molemmissa päissä ohjaa hydraulisylinteri, joka tarjoaa samanaikaiset käyttö- ja keskitystoiminnot. Decoilerin molemmissa päissä olevat pääakselit on varustettu pneumaattisella levyjarrujärjestelmällä turvallisuuden ja tarkkuuden parantamiseksi käytön aikana.
ovat erittäin arvostettuja tarkkuudestaan, luotettavuudestaan ja vakaasta suorituskyvystään. KINGREAL STEEL SLITTER on ylpeä siitä, että se on onnistuneesti vienyt KINGREAL STEEL SLITTER -leikkauslinjakonetta yli 10 maahan, mukaan lukien Saudi-Arabia, Venäjä, Yhdysvallat, Brasilia ja Indonesia, auttaen asiakkaita maailmanlaajuisesti saavuttamaan erinomaisia tuotantotuloksia.
Sivujen ohjausmekanismi on olennainen osa leikkauslinjakoneessa, joka on suunniteltu ohjaamaan teräsnauhoja ennen kuin ne kulkevat NC-pituusmittauslaitteen läpi. Tämä järjestelmä koostuu pääasiassa neljästä siirtymärullasta, tukevasta rungosta, kuudesta ohjaavasta pystysuorasta telasta ja synkronointilaitteista. Pöydässä on rullatyyppinen muotoilu ilman tehoa.
Pystyrullaryhmää käyttää hammaspyörämoottori, joka siirtää rullat keskelle. Järjestelmä sisältää myös viivaimen, joka näyttää ohjaavan pystysuoran rullaryhmän aukon, mikä varmistaa teräsnauhojen tarkan kohdistuksen koko prosessin ajan.
Tämä Cut To Length Line Machine sisältää tehokkaan leikkausjärjestelmän, joka on suunniteltu leikkaamaan teräslevyjä tarkkoihin pituuksiin NC-pituusmittauskoneella mitattuna. Leikkausprosessia ohjaa servomoottori, mikä varmistaa nopeat leikkausnopeudet. Kun leikataan eripaksuisia levyjä, saksien terien välistä rakoa voidaan nopeasti säätää servomoottorilla, jota ohjataan intuitiivisen ihmisen ja koneen välisen käyttöliittymän kautta.
Järjestelmässä on nelisivuiset sakset, joissa on vaihdettavat terät, joita voidaan käyttää vuorotellen maksimaalisen taloudellisen tehokkuuden saavuttamiseksi. Leikkausprosessi toimii alhaalta ylöspäin varmistaen, että purseet suuntautuvat ylöspäin, mikä estää tehokkaasti kuljetinhihnan vaurioitumisen ja parantaa materiaalin kokonaiskäsittelyä.
Tuotteen pinoamiskone on olennainen osa Cut To Length Line Machine -konetta, joka on suunniteltu keräämään valmiita arkkituotteita kuljettimella. Tämä kone varmistaa, että arkit pinotaan automaattisesti ja siististi. Ilmanpaine- ja öljynpainemekanismit toimivat yhdessä varmistaakseen, että pinoaminen on järjestetty ja tarkka.
Arkin laskeutumisen aikana sitä tukee syöttölaite pudotusnopeuden hidastamiseksi, mikä suojaa tehokkaasti arkin pintaa vaurioilta. Valosähköinen kytkin ohjaa pinottavan nostotason laskeutumista pitäen sopivan etäisyyden työtason ja työtason välillä tasaisen ja tarkan pinoamisen varmistamiseksi.
Yleinen pituusleikkauslinja
“Cut To Length Line (CTL)on keskeinen osa metallinjalostuslaitteita, ja se on viime vuosina otettu laajasti käyttöön eri teollisuudenaloilla. Valmistuksen ja automaation jatkuvan kehityksen myötä Cut To Length Lines -linjojen käyttö on laajentunut perinteisten alojen, kuten rakennus- ja koneteollisuuden, ulkopuolelle ja kattaa nyt autoteollisuuden, kodinkoneet, uusiutuvan energian, ilmailun ja paljon muuta. Nämä teollisuudenalat vaativat yhä tiukempia materiaaleja, käsittelyn tarkkuutta ja tuotannon tehokkuutta koskevia standardeja.
Näiden vaatimusten kasvaessa oikean Coil Cut To Length Line -linjan valitsemisesta on tullut keskeinen tekijä tehtaille, jotka pyrkivät kestävään kasvuun useilla sektoreilla.KINGREAL STEEL SLITER Leikkauslinjaanon kehittymässä kohti personoitua räätälöintiä ja joustavia tuotantoratkaisuja vastaamaan näihin alan tarpeisiin."
"Eripaksuiset kelat vaativat yleensä Cut To Length Line -linjan varustamista terien, lentävien leikkausleikkureiden ja erityyppisten tasoituslaitteiden kanssa. Paksumpiin keloihin voidaan tarvita suurempitehoisia leikkauslaitteita ja tehokkaampia tasoitusominaisuuksia tuotantoprosessin sujuvan etenemisen varmistamiseksi."
-Raskas Gauge leikattu pituus linja
Tämä Cut To Length Line Machine sisältää tehokkaan leikkausjärjestelmän, joka on suunniteltu leikkaamaan teräslevyjä tarkkoihin pituuksiin NC-pituusmittauskoneella mitattuna. Leikkausprosessia ohjaa servomoottori, mikä varmistaa nopeat leikkausnopeudet. Kun leikataan eripaksuisia levyjä, saksien terien välistä rakoa voidaan nopeasti säätää servomoottorilla, jota ohjataan intuitiivisen ihmisen ja koneen välisen käyttöliittymän kautta.
-Kiinteä leikkausleikkaus pituuslinjaan
Kiinteä leikkausleikkaus pituuslinjaan käytetään erityisesti metallikäämien leikkaamiseen, joiden paksuus on 3–6 mm. Tämän tyyppistä leikkauslinjaa käytetään yleensä keskipaksujen teräslevyjen, alumiinilevyjen, ruostumattoman teräksen ja muiden materiaalien käsittelyyn, ja se soveltuu useille teollisuudenaloille, joilla on korkeat vaatimukset koon ja pinnan laadulle. Keskikokoisella leikkauslinjalla on hyvä tasapaino leikkaustarkkuuden, nopeuden ja laitekokoonpanon suhteen, ja se voi täyttää yleisten tuotantoympäristöjen tarpeet.
-Light Gauge Coil leikattu pituus kone
Light Gauge Coil Cut To Length Kone, joka on suunniteltu ohuiden metallimateriaalien käsittelyyn. Se pystyy leikkaamaan tarkasti 0,3–3 mm:n paksuiset metallikelat asiakkaiden tarvitsemaan kokoon tasoittamalla, leikkaamalla ja leikkaamalla. Kevyt leikkauslinjaa käytetään yleensä ohuempien teräslevyjen, ruostumattomien teräslevyjen, alumiinilevyjen ja muiden materiaalien käsittelyyn, ja se soveltuu tuotantoympäristöihin, joissa on korkeat vaatimukset tarkkuus- ja pinnanlaadulle.
Kompakti leikkauslinja on pieni, tehokas ja pienikokoinen leikkauskone. Verrattuna perinteiseen pituusleikkauslinjaan, kompakti pituusleikkauslinja on kooltaan kompaktimpi ja käyttää yleensä integroitua asettelua, joka yhdistää useita tuotantolinkkejä (kuten irrotus, tasoitus, leikkaus, leikkaus, pinoaminen jne.) kompaktiksi yksiköksi, mikä vähentää laitteiden jalanjälkeä säilyttäen samalla korkean tuotannon tehokkuuden ja käsittelyn tarkkuuden.
-Leikkauslinja kone kahdella pinoajalla
Yksi mittatilauslinjamme erottuvista ominaisuuksista on sen kaksinkertainen pinoaminen, joka mahdollistaa kahden materiaalin samanaikaisen käsittelyn. Tämä innovaatio nopeuttaa merkittävästi tuotantoa ja parantaa kokonaistuottavuutta. Jos olet kiinnostunut oppimaan lisää tästä tehokkaasta ratkaisusta, älä epäröi ottaa meihin yhteyttä jo tänään!
-Eri leikkaustyyppi leikattu pituus kone
"Leikkauslinjoissa on erilaisia leikkaustyyppejä, jotka sopivat materiaalin paksuuden, ominaisuuksien, tuotantotarpeiden ja teollisuuden sovellusten eroihin. Nämä monipuoliset leikkausmenetelmät mahdollistavat tarkemmat leikkaukset, parantavat tuotannon tehokkuutta ja minimoivat materiaalihukkaa."
KINGREAL STEEL -leikkauskoneen etu
KINGREAL STEEL SLITER Cut to Length Line on huolellisesti suunniteltu ja pitkälle automatisoitu vastaamaan erilaisten metallilevyjen pitkittäisleikkauksen erityistarpeisiin. Varmistamalla, että jokainen laite tarjoaa tehokkaan ja vakaan leikkaussuorituskyvyn, KINGREAL STEEL SLITTER keskittyy parantamaan tuotannon tehokkuutta ja vähentämään materiaalihukkaa. Lisäksi KINGREAL STEEL SLITTERin tekninen tiimi tarjoaa räätälöityjä tuotantoratkaisuja asiakkaan yksilöllisiin tarpeisiin optimoiden leikkausprosessin eri toimialoille.
Mittauslinjaan leikatussa kelassa käytetään kehittynyttä automatisoitua ohjausjärjestelmää, mukaan lukien PLC (ohjelmoitava logiikkaohjain), servomoottorit ja erittäin tarkat kooderit. Tämä huipputeknologia takaa, että arkit leikataan tarkasti haluttuun pituuteen, mikä parantaa merkittävästi tuotannon kokonaistehokkuutta ja varmistaa tarkkuuden eri materiaalityypeillä.
Kaksirullaisella tai monirullaisella tasoituslaitteella varustettu KINGREAL STEEL SLITTER Cut to Length Machine poistaa tehokkaasti aallot ja mutkat metallilevyistä. Tämä varmistaa, että jokainen arkki on erittäin tasainen ja yhtenäinen, ja se täyttää asiakkaidemme vaatimat tiukat laatustandardit. KINGREAL STEEL SLITTER -tasoitusmekanismi on ihanteellinen korkealaatuisten lopputuotteiden valmistukseen, mikä edistää pituusleikkauslinjan ylivertaista suorituskykyä.
Mittaan leikattu KINGREAL STEEL SLITTER -kone tarjoaa leikkaustarkkuuden ±0,1 mm:n sisällä, mikä on ihanteellinen useiden materiaalien, kuten kylmävalssatun teräksen, ruostumattoman teräksen ja alumiiniseosten, käsittelyyn. Leikkuuterät on valmistettu erittäin lujasta seosteräksestä, mikä tekee niistä kulutusta kestäviä ja kestäviä. Tämä takaa korkean suorituskyvyn, pitkän aikavälin luotettavuuden ja vähäisen huollon.
Mittauslinjaamme leikatun kelan suunnittelu- ja valmistusprosessissa etusijalle asetetaan pinnan suojaus metallilevyjen eheyden säilyttämiseksi. Ominaisuuksilla, kuten kromatut telat, polyuretaanirullat, materiaalin vastaanottotelineet ja puhaltimet, on tärkeä rooli levyn pinnan suojaamisessa. Nämä suojakomponentit estävät naarmuja ja vaurioita leikkaus- ja käsittelyprosessin aikana ja varmistavat korkealaatuisen lopputuloksen.
