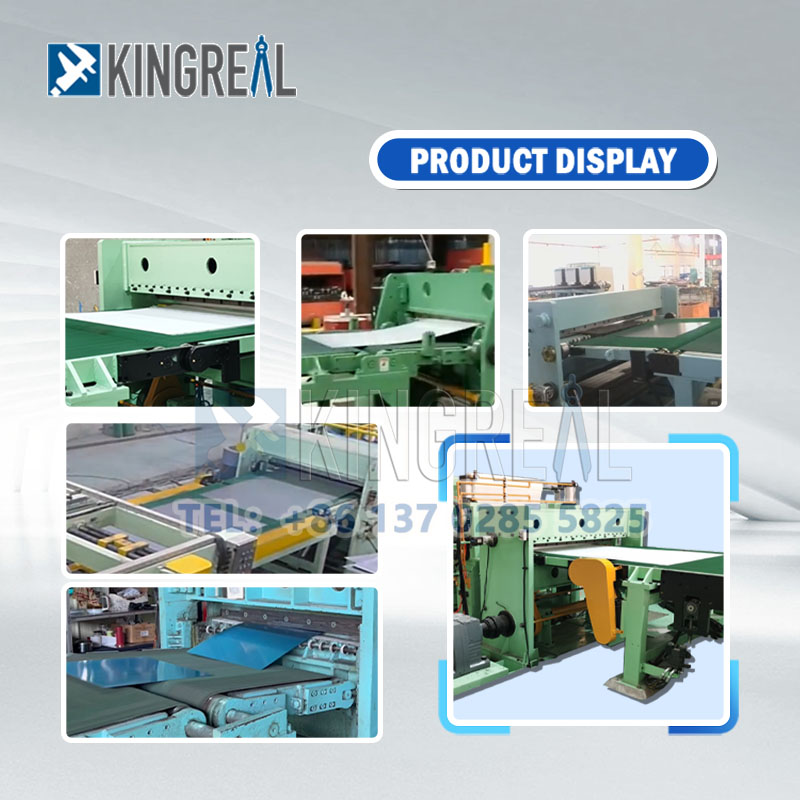

Videonäyttö CR-kelan pituuteen leikatusta linjasta - KINGREAL SLITER:

Tuotantolinjan kuvaus:

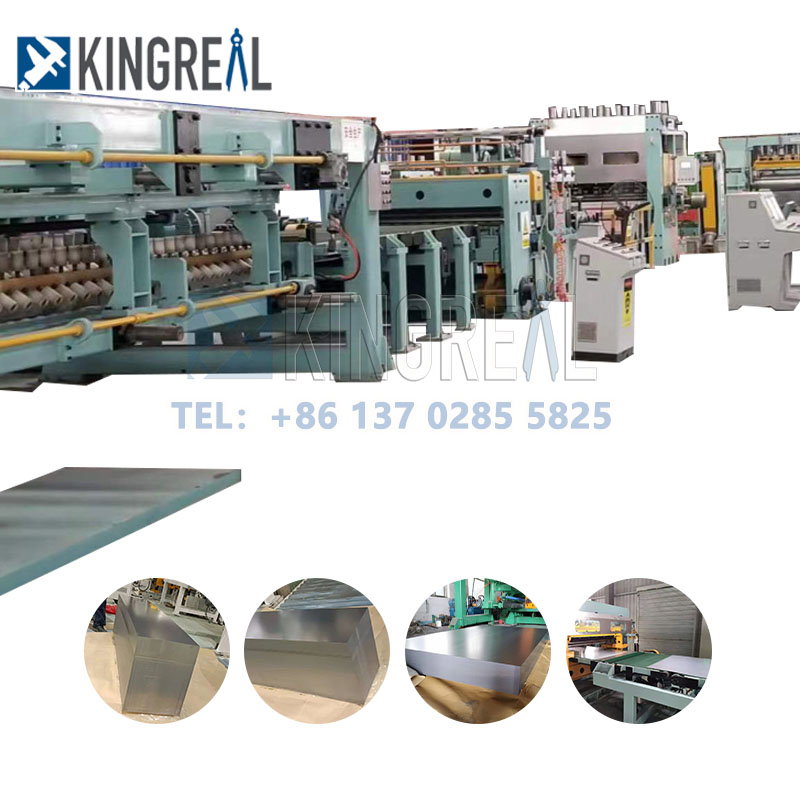

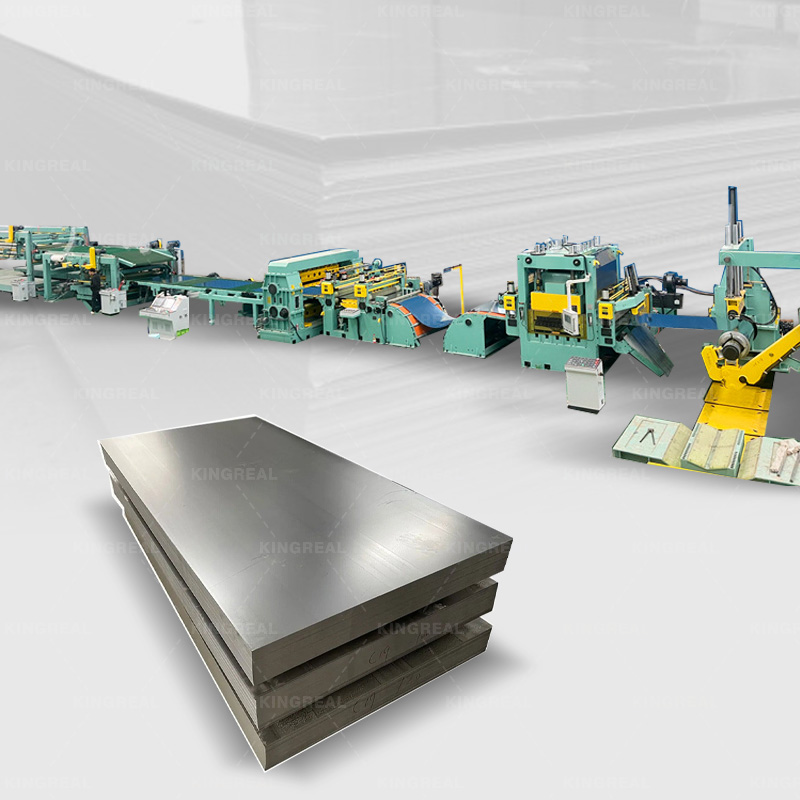

KINGREAL SLITER CR Coil Cut To Length Line on linja, joka on erityisesti suunniteltu prosessoimaan metallikeloja alkuperäisestä kelasta useiden prosessien avulla, kuten kelauksen purkaminen, tasaaminen, pituusleikkaus, trimmaus ja pinoaminen tietyn pituisen arkin saamiseksi. metalli. Se täyttää asiakkaidemme erilaiset tuotantovaatimukset: -Raaka materiaali: Kuumavalssattu teräs, kylmävalssattu teräs, galvanoitu teräs, väripinnoitettu teräs, luja teräs, ruostumaton teräs, alumiini, kupari ja seokset; - Paksuusalue: Kevyt varusteet: 0,3-3mm. Keskikokoinen varustus: 3-6mm Raskas varustus: 6-20 mm

Työskentelyprosessi:

Lastausvaunu-- Hydraulinen puristin--Hydraulinen puristus ja ohjaus-- Erittäin tarkka suoristuskone - Leikkuukone - Automaattinen pinoaja - Sähköinen ohjausjärjestelmä - Hydraulijärjestelmä

Asetusvaihtoehdot:

KINGREAL SLITTER, kylmävalssattujen mittatilauslinjojen toimittaja, jolla on yli 20 vuoden tuotantokokemus, on sitoutunut tarjoamaan asiakkaille monipuolisia suunnitteluratkaisuja heidän erilaisiin tuotantotarpeisiinsa.

Mittauslinjalla voidaan yhdistää eri komponentteja asiakkaan vaatimusten mukaan metallikelojen prosessoimiseksi ja valmistukseen, ja jokaisella linjalla on otettava huomioon kelojen raaka-aine, paksuus ja prosessointitarpeet komponenttien yhteensovittamiseksi. Yleisin valinnainen osa:

- Suoristuskone Tarkkuus tasoitus; karkea tasoitus; kaksi tasoitusta
- Trimmauslaite
- Automaattinen pinoaminen

Tekniset ominaisuudet:

Pääkomponenttien tiedot:

Decoileri Tämän laitteen avulla kantava teräskela voidaan puristaa ja avata jännityksenpoistotoiminnon saavuttamiseksi. Rungon runko, kela, voimansiirtojärjestelmä, puristusmateriaalijärjestelmä, kiristysjärjestelmä, voitelujärjestelmä ja hydraulijärjestelmä ovat sen rakenneosia. Käyttömekanismi: Kytkinmekanismi toteuttaa tehon erottamisen normaalin kelauksen ja materiaalin passiivisen purkamisen aikana. Moottori työntää irrotuskelan karaa pyörimään, mikä toteuttaa teräskelan avautumisen ja pään syöttämisen. Nouseva ja kutistuva järjestelmä: Kiilamainen liukusäädin ja karan liukuva istukka synnyttävät siirtymän nousevan ja kutistavan sylinterin aiheuttaman jännityksen avulla, mikä toteuttaa nousun.
Korkean tarkkuuden tasoituskone Rakenne ja käyttötarkoitus: Epätasainen teräslevytasaus on sen käyttötarkoitus. Tasoituskoneessa on kuusikerroksinen rullarakenne. Parhaan tasoitusvaikutuksen saavuttamiseksi jokainen tasoitustela käsitellään tarkkuussorvauksella, karkaisulla, kromauksella ja hiomalla. Yleiskytkimen avulla jakovaihteisto käyttää tasausrullia itsenäisesti, jolloin yksittäinen kone voi pyöriä sekä eteen- että taaksepäin.
Leikattu kone 1. Yksikkölaitteiden paino: yli 600 tonnia, monimutkainen rakenne, valmistusvaikeudet, korkea kokoonpanotarkkuus, korkea automaation ohjaus. 2. Leikkuuterien yhdensuuntaisuus: 0,1 mm:n yhdensuuntaisuus on taattu ylemmillä ja alemmilla leikkausterillä, joiden pituus on enintään 5,2 m. 3. Leikkausterän välys: vähintään 0,45 mm:n leikkausterän välys varmistaa turvallisen ja vakaan leikkausvoiman. 4. Leikkausaika ja tarkkuus: 3,6 sekunnissa puhdasta leikkausaikaa 50 mm paksulle, 5 metriä leveälle teräslevylle, joka takaa korkean tarkkuuden, korkealaatuisen leikkauksen Laitteen teknisiä etuja ovat mm. Erittäin jäykät, vähän muodonmuutosta aiheuttavat rungon ominaisuudet, jotka takaavat vakaan leikkauksen ja parantavat dramaattisesti leikkauslaatua. Ylitasapainotettu värähtelevä rullakuljetintekniikka itsenäisellä käyttövoimalla vähentää teräslevyn taivutusmuodonmuutoksia ja parantaa leikkauslaatua. Ohut öljyvoitelurakenne, öljypalatsin tiivisteen suojaus ja itsevoitelevien materiaalien käyttö yksinkertaistaa rakennetta ja parantaa kuluvien osien käyttöikää.

Miksi valita meidät:

- Laaja kokemus projektituotannosta (yli 20 vuotta) - Täydelliset tuotantoratkaisut - Tekninen tiimi ja huoltotiimi - Kotimaisia ​​ja kansainvälisiä näyttelyitä
