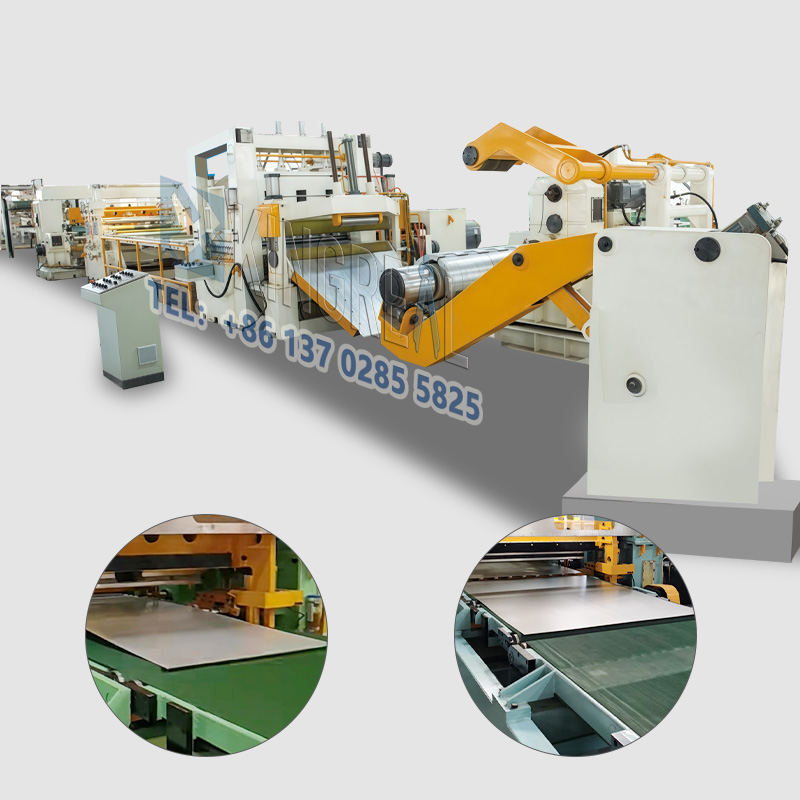

Kompakti leikkauskoneen kuvaus

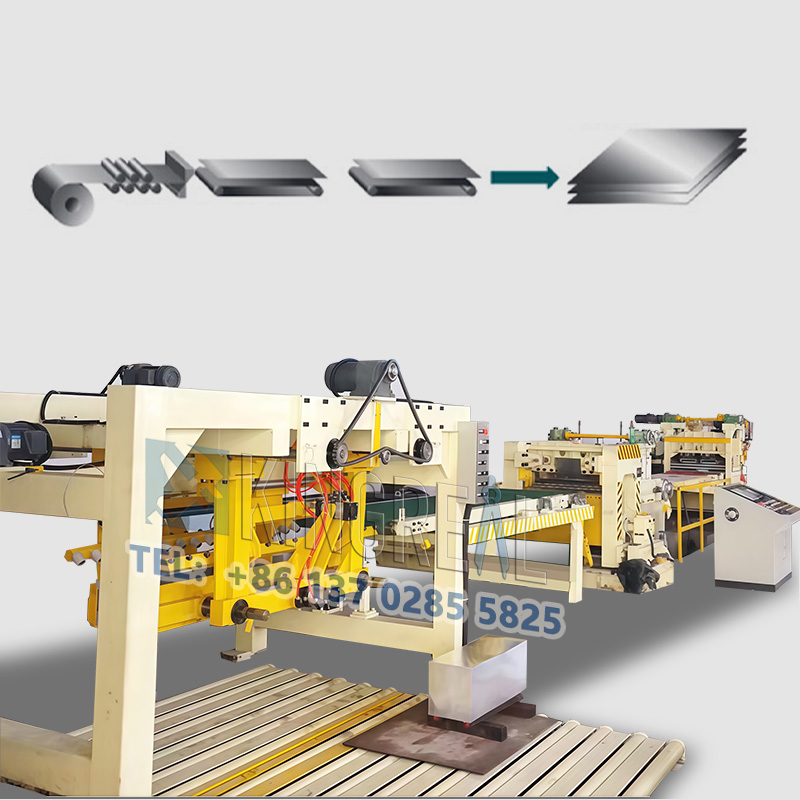

KINGREAL STEEL SLITTER pienikokoinen leikkauskone on suunniteltu pienimuotoiseen tuotantoon ja asiakkaille, joilla on suhteellisen alhaiset tehokkuusvaatimukset. Se koostuu neljästä pääosasta: kelaus, tasoitus, leikkaus ja pinoaminen. Se käsittelee tehokkaasti ja tarkasti monenlaisia ​​metallimateriaaleja, mukaan lukien kromiteräs, galvanoidut rauta- ja alumiinilevyt sekä kylmävalssatut teräkset. Verrattuna tavallisiin pituuteen leikattuihin metallilinjoihin, pienikokoisen pituuteen leikatun linjan kompakti muotoilu vähentää merkittävästi jalanjälkeä, joten se on ihanteellinen valinta pienille työpajoille ja tuotantolinjoille. Pienikokoisen mitoitukseen leikatun koneen maksimituotantonopeus on 20 m/min, ja sen nopeutta voidaan säätää vastaamaan erityisiä tuotantotarpeita, mikä varmistaa koneen joustavuuden sopeutua erilaisiin tuotantoskenaarioihin. Nämä kompaktit pituuteen leikatut linjat tarjoavat erinomaisen suorituskyvyn ja suuremman joustavuuden.

Kompaktin leikkauskoneen parametrit

Kompaktin leikkauskoneen ominaisuudet

1. Automaattinen kompakti pituusleikkauslinja

Pienikokoisessa KINGREAL STEEL SLITTER -leikkauskoneessa on korkea automaatiotaso, joka pystyy leikkaamaan esiasetettuihin määriin ja mihin tahansa pituuteen. Käyttö on erittäin yksinkertaista; käyttäjä yksinkertaisesti syöttää tarvittavat parametrit PLC-ohjauspaneelin kautta, ja järjestelmä suorittaa automaattisesti koko tuotantoprosessin. Lisäksi kooderin signaalipalaute näyttää tuotteen pituuden reaaliajassa, mikä varmistaa, että jokainen leikattu metallilevy täyttää vaatimukset.

PLC-ohjauspaneeli auttaa myös laskemaan valmiin kelan kokonaispituuden, mikä helpottaa tuotannon hallintaa ja tietojen kirjaamista. Tämä pitkälle automatisoitu suunnittelu vähentää merkittävästi manuaalisten toimenpiteiden tarvetta, mikä parantaa tuotannon yhtenäisyyttä ja tehokkuutta.

2. Tehokas pienikokoinen leikkauslinjan käyttö

Pienikokoinen KINGREAL STEEL SLITTER -leikkauskone on suunniteltu tehokkuutta ajatellen. Tehokkailla hydrauli- ja jäähdytysjärjestelmillä varustettuna se varmistaa, että pienikokoinen leikkauslinja voi säilyttää vakauden 20-22 tunnin jatkuvan käytön ajan. Tämä tekee siitä ihanteellisen teräksen tuotantolaitoksille, jotka vaativat suurta tuotantoa ja suuria tuotantonopeuksia.

Kompaktissa pituusleikkauslinjassa käytetyt seosteräsrullat on koneistettu tarkkuus-CNC-koneilla ja kovakromattu kulutuksenkestävyyden ja pitkäikäisyyden parantamiseksi. Valmistettu SKD11-teräksestä ja lämpökäsitelty kovuuteen 55-60 HRC, terät takaavat partaterän koko leikkausoperaation ajan. Tämä takaa erinomaisen ohutlevyn leikkaustarkkuuden, oikeat kulmat ja minimaaliset purseet sekä nopeat leikkaustoiminnot kompaktille mitoituskoneelle.

Mittatilaustyönä suunniteltu pienikokoinen leikkauslinja

Vastatakseen paremmin KINGREAL STEEL SLITTER -asiakkaiden yksilöllisiin tarpeisiin KINGREAL STEEL SLITTER tarjoaa räätälöityjä valmistusratkaisuja pienikokoisille mitoituskoneille. Koko suunnitteluprosessin ajan KINGREAL STEEL SLITTER mukauttaa jokaisen koneen komponentin asiakkaan erityisten tuotantovaatimusten mukaan:

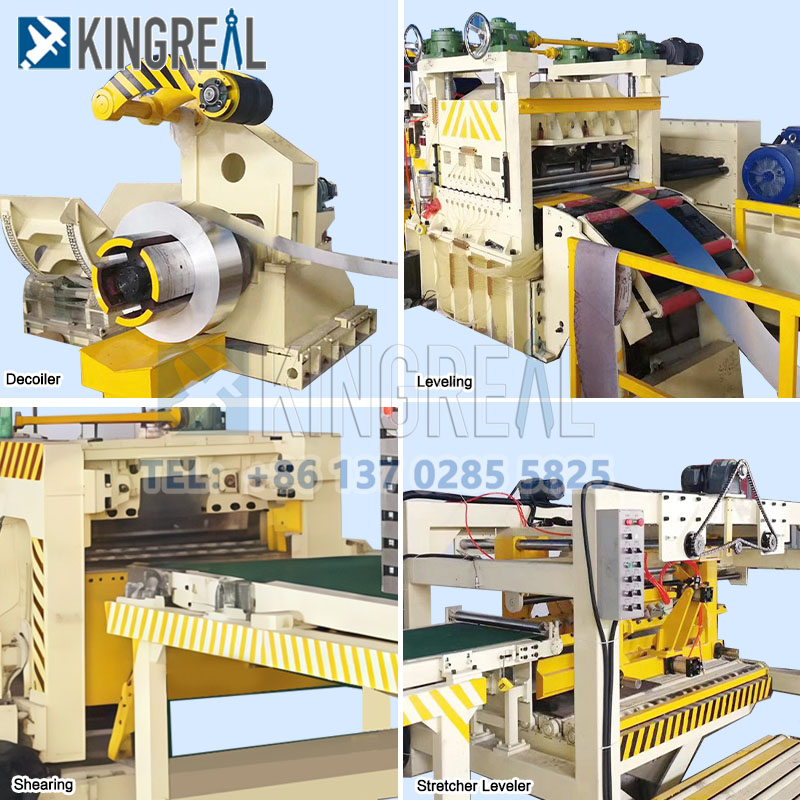

(1) Decoileri kompaktiin pituuteen leikkaamiseen

Ensimmäinen vaihe pienikokoisessa leikkauskoneessa on kelauskone, jonka tehokkuus ja seuraavien toimenpiteiden laatu riippuvat sen suorituskyvystä. KINGREAL STEEL SLITTER -kelauslaitteet, jotka on suunniteltu tyydyttämään tiettyjä asiakkaiden tarpeita, voidaan säätää sopimaan erilaisiin kelojen paksuuksiin, painoihin, sisä- ja ulkohalkaisijoihin sekä muihin ominaisuuksiin. Asiakkaat voivat valita jopa yksihaaraisia ​​tai kaksivartisia purkulaitteita, jolloin he valitsevat sopivan purkulaitteen valmistusvaatimustensa mukaan.

Melko pieniä keloja käsittelevissä yksivarsisissa kelapurkuissa on yksinkertaisempi rakenne, joka sopii pieniin työpajoihin. Kaksivartiset kelauslaitteet puolestaan ​​käsittelevät raskaampia tai suurempia keloja paremmin, mikä lisää vakautta ja parantaa tuotantotehokkuutta. Tämän mukautuvan rakenteen ansiosta kuluttajat voivat maksimoida tilankäytön, minimoida pienen kokoon leikatun linjan jalanjäljen ja taata turvallisen ja saumattoman kelauksen valmistuksen aikana.

(2) Tasoituskone kompaktiin pituuteen leikkaamiseen

Tasoituskone on kriittinen osa kompaktia pituuteen leikattua konetta, jolla saavutetaan ihanteellinen tasaisuus metallimateriaaleille. Asiakkaat voivat valita halutun levypinnan tasaisuuden perusteella telojen määrän ja tasoitusasteen KINGREAL STEEL SLITTER -mallilla. Telojen määrän lisääminen parantaa tasoitustuloksia; näin ollen tasoitustoleranssia voidaan muokata sopivaksi.

Haastaviin käyttötarkoituksiin, kuten esimerkiksi autoteollisuuteen, tasoituskoneeseen voidaan asettaa useampia rullia, jotta pinnan tasaisuus vastaa teollisuuden vaatimuksia. Asiakkaat voivat valita vähemmän teloja sovelluksiin, jotka vaativat vähemmän tasaisuutta, mikä pienentää kompaktin pituuteen leikatun linjan kustannuksia. Lisäksi tasoituskoneen suunnittelu antaa käyttäjille mahdollisuuden optimoida käämien eri paksuudet, mikä varmistaa ihanteelliset tasoitustulokset eri materiaaleille ja eri paksuuksille.

(3) Leikkuuasema kompaktiin pituuteen sopivaan leikkauslinjaan

Leikkuuasema on pienikokoisen pituusleikkauskoneen ydinkomponentti, ja se liittyy suoraan tuotteen leikkauslaatuun. KINGREAL STEEL SLITTER tarjoaa asiakkaille erilaisia ​​leikkausmenetelmiä, mukaan lukien lentävä leikkaus, swing-leikkaus, pyörivä leikkaus ja kiinteä leikkaus eri muotojen ja kokojen leikkaamisen tarpeisiin. Asiakkaat voivat räätälöidä leikkausmenetelmää optimaalisen tuotantotehokkuuden saavuttamiseksi tuotantotehtäviensä perusteella.

- Perholeikkaus: Ihanteellinen nopeaan leikkaamiseen, se säilyttää korkean leikkaustarkkuuden suurilla tuotantonopeuksilla, joten se sopii suuriin tuotantomääriin.

-Swing-leikkaus: Se soveltuu monimutkaisten muotojen leikkaamiseen ja voi joustavasti täyttää erilaisia ​​leikkausvaatimuksia, erityisesti kun tuotetaan erilaisia ​​muotoja, kuten suorakulmioita, puolisuunnikkaita ja suunnikkaita.

- Pyörivä leikkaus: Se käyttää pyöriviä teriä leikkaamiseen, joten ne sopivat suuria leikkauskulmia vaativiin sovelluksiin.

-Kiinteä leikkaus: Sen leikkausnopeus on hitaampi ja se vaatii koneen seisokkeja käsittelyyn.

(4) Pinoaja kompaktiin pituuteen leikkaamiseen

Pinoamiskoneilla on keskeinen rooli lajittelussa ja pinoamisessa pienikokoisissa mittoihin leikatuissa koneissa. KINGREAL STEEL SLITTER -pinoamiskoneet voidaan myös räätälöidä vastaamaan asiakkaiden tuotantotarpeita. Asiakkaat voivat valita sopivan määrän pinoajia ja niiden tuotantonopeuden eri tuotantomäärien ja -tahtien tarpeisiin.

Esimerkiksi suuren volyymin tuotantoympäristöissä asiakkaat voivat tarvita useita pinoajia pinoamisen tehokkuuden parantamiseksi, leikattujen metallilevyjen nopean lajittelun varmistamiseksi ja seisokkien minimoimiseksi. Pienen mittakaavan tuotanto puolestaan ​​voi valita yhden pinoajan, mikä vähentää kompaktin mittakaavan linjan investointi- ja käyttökustannuksia. Lisäksi pinoajan suunnittelussa on huomioitu myös käyttömukavuus, jolloin työntekijät voivat helposti käsitellä ja järjestää valmiita tuotteita ja parantaa työn tehokkuutta.
