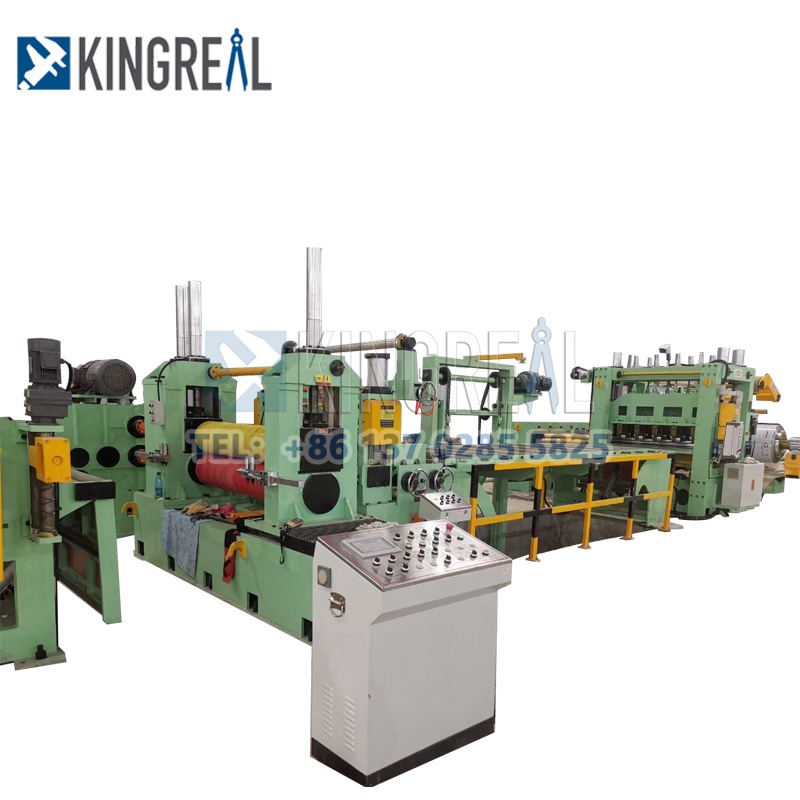

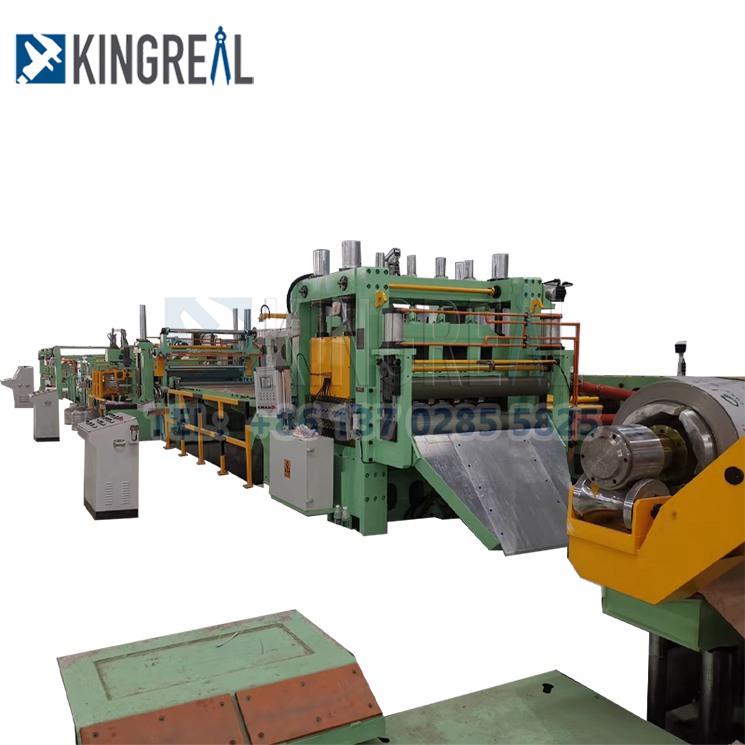

2023 Uusi muotoilu, leikattu pituuslinjakone

Asiakasetujen maksimoimiseksi New Design Cut To Length Line Machine on vuonna 2023 suunnitellut uuden metallisen leikkaussiiman, joka kykenee täysin automatisoituun nopeaan lentoleikkaukseen ja automaattiseen pinoamiseen.

Lähetä kysely    PDF Lataa

Tuotteen Kuvaus

Video vuoden 2023 uudesta suunnittelusta, joka on leikattu pituuteen:

Mikä on leikkauslinjakone?

sheet metal cut to length machine

Metallin jatkojalostukseen käytettävä KINGREAL-metallikone on suunniteltu leikkaamaan eripaksuisia metallikeloja tietyn levyisiksi levyiksi.


Tuotantolinjan tehokkaan toiminnan varmistamiseksi mitoituslinjat sisältävät tyypillisesti erilaisia ​​tuotantotyökaluja. Metallit, joiden paksuus on4-10 MMtai paksumpia prosessoidaan usein käyttämällä metallisia leikkauslinjoja.

Mikä on uusi muotoilumme?

Perhonleikkuukone

Linjan tuotantonopeuden lisäämiseksi KINGREAL suunnitteli ja optimoi lentävän leikkurikoneen, joka pystyy leikkaamaan keskeytymättömällä tarkkuudella ja lisäämään nopeutta20 m/min - 80 m/min.



Nopealla leikkurilla on erittäin erikoiset vaatimukset osan laadulle ja suunnittelulle sekä tuotteen laadun varmistamiseksi että tuotantonopeuden lisäämiseksi.

Automaattinen pinoaminen

CTL-linjan viimeinen osa voidaan varustaa valinnaisesti automaattisella pinoamislaitteistolla, joka mahdollistaa arkkien automaattisen pinoamisen. Vähennä työvoimakustannuksia ja paranna tuotannon tehokkuutta.



Koko linja käyttää PLC-keskitettyä ohjausta

HMI-näyttö on Mitsubishin, Yaskawan, Siemensin, Baumillerin, Deltan, Schneiderin ja muiden johtavien merkkien elektroninen ohjausjärjestelmä.

sheet metal cut to length machine

Leikkauslinjakoneen työprosessi:

Hydraulinen purkulaite → Puristussyöttötela → Erittäin tarkka suoristin → Perholeikkuri → Purkupöytä / Automaattinen pinoamispöytä

cut to length machine sheet metal

Leikkauslinjan pääelementit

– Hydraulisella ulokkeella varustettu purkulaite

KINGREAL-hydraulisen ulokkeen enimmäiskapasiteetti kelojen purkamiseen ja tukemiseen on 15 tonnia.

Irrotuskela on sisään vedettävä ja sopii kelan sisähalkaisijalle hydraulisylinterien ansiosta. Siihen on kiinnitetty ulokevarsi.



- Korkean tarkkuuden tasoituslaitteet

Nopeaa syöttöä ja tarkkaa pituudensäätöä varten KINGREAL-tasoituskonetta käyttää servomoottori. Ohjelmoitavaa ohjausta käytetään ohjauskonsolin ohjaamiseen.

Käyttöjärjestelmä: synkronoitu kuljetushihna syöttöteloihin, 15 kW:n servomoottori, tarkkuusvähennys


- Pneumaattiset laitteet

Pneumaattisen järjestelmän osia ovat kaasulähde (jonka kysyjä toimittaa), kaasulähteen käsittelyosat, salenoidi, siihen liittyvät putkistot ja sylinterit jne.

Salenoidin ja muiden komponenttien valmistuksessa käytetään korkealaatuisia materiaaleja.

Tekniset tiedot: Ilmanlähdekapasiteetti: 1m3/min, painealue: 0,4–0,6 Mpa.

cut to length metal

Leikkauskoneen tekniset tiedot

Kone tyyppi

Leikkaa pituusviivaan

Kelan materiaali

Metallikela (muuta voidaan räätälöidä

Kelan paksuus

0,5-10 mm

Kelan leveys

600-2000mm

Kelan sisähalkaisija

500/610 mm

Kelan ulkohalkaisija

≤2000 mm

Leikkausnopeus

10-70m/min

Leikkaa pituuteen Tarkkuus

±1,5 mm

Leikkaa pituusalueelle

500-4000mm

Arkkien tasoitustasaisuus

≤±1,5 mm/m²

Metallin leikkauslinjan hyvä hyödyntäminen

cut to length metal

- Kela on asetettava oikein painotasapainon säilyttämiseksi. Ennen kuin se voidaan nollata, kelavaunun on kiinnitettävä ja kiristettävä kela purkulaitteeseen.

- Voit estää kelan päätä ponnahtamasta auki painamalla kelapäätä vetorullalla ennen kelapakkauksen avaamista.

- Käyttäjä ei saa seistä kelan päällä koneen ollessa käytössä.

Tervetuloa tilaamaan:
