1300MM Dual Slitter Head Coil -leikkauskone on yksi KINGREALin erottuvimmista tuotteista. Kaksinkertainen leikkauspää sopii 0,3-3 mm keloille, jotta saavutetaan nopea tuotantoteho 220M/min. Sitä myydään tällä hetkellä Turkkiin, Venäjälle, Saudi-Arabiaan ja muihin maihin.
KINGREAL 1300MM Dual Slitter Head Coil -leikkauskone on suunniteltu alumiinin, galvanoidun teräksen, kuumavalssatun, kylmävalssatun ja monien muiden yleisten metallikelojen tarkkaan leikkaamiseen vastaamaan asiakkaiden erilaisia leikkausvaatimuksia, mukaan lukien leikkausnopeus, määrä ja laatu.
Kaksoisveitsen istukan suunnittelu pystyy toteuttamaan erikokoisten kelojen leikkaamisen samalla tuotantolinjalla, mikä parantaa huomattavasti tuotannon tehokkuutta vaihtamalla veitsen istukan ja on saanut monien asiakkaiden suosion.
Kaksinkertaisen veitsen istuimen suunnittelun lisäksi KINGREAL-teräslevyn leikkauskone on suunniteltu myös asiakkaille suojaamaan koneen kantta, parantamaan leikkausprosessin tuotantoturvallisuutta asiakkaan tuotantovaatimusten mukaisesti. Se toimii nyt menestyksekkäästi Saudi-Arabian asiakkaan tehtaalla.
1. Nopea kela leikattu pituuslinjaan
2. Kapeanauhainen teräsleikkauskone
3. Metallilevyn rei'itetty valmistuskone
4. Decoiler Straightener Feeder Line
Kelan lataaminen -- Hydraulinen purkulaite -- Tarkkuusoikaisu -- Silmukkasilta -- Leikkuukone -- Rolling Waste Edge -- Loop Bridge -- Jännitys -- Uudelleenkelauskone
|
Ei |
Komponentti |
Määrä |
|
1 |
Ladataan koria |
1 sarja |
|
2 |
Hydraulinen ulokeerotin |
1 sarja |
|
3 |
Viiden rullan suoristus |
1 sarja |
|
4 |
Loop silta |
2 Aseta |
|
5 |
Leikkauskone |
2 Aseta |
|
6 |
Jätemateriaalin uudelleenkelaus |
1 sarja |
|
7 |
Hydraulinen takaisinkelaus |
1 Aseta |
|
8 |
Hydraulijärjestelmä |
1 sarja |
|
9 |
Elektroninen ohjausjärjestelmä |
1 sarja |
|
10 |
Räätälöityjen osien suojakilpi |
1 sarja |
|
Raaka-aineen parametrit |
|
|
Kelan materiaali |
Alumiini, teräs, galvanoitu teräs jne |
|
Kelan paksuus |
0,3-3 mm |
|
Kelan leveys |
500-12500 mm |
|
Kela Wight |
15 tonnia |
|
Valmiin tuotteen parametrit |
|
|
Leveystoleranssi |
≤±0,05 mm |
|
Leikkauksen suoruus |
≤1mm/2000mm |
|
Jätteet leikkuujätteet |
≥ 2 mm |
|
Leikkauskoneen parametrit |
|
|
Työnopeus |
100-180M/min |
|
Virtalähde |
380V/50Hz |
|
Asennettu kapasiteetti |
noin 280 kW |

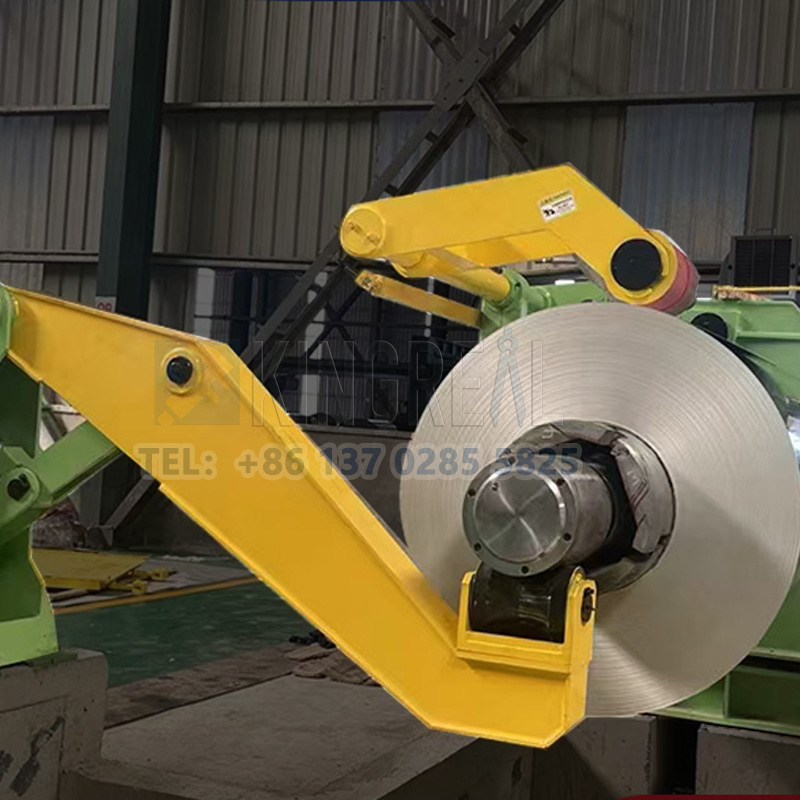

① Hydraulinen ulokeerotin
Hydraulisen ulokekelauslaitteen päätehtävä on kantaa ja pyörittää rainaa niin, että se kelautuu hitaasti auki prosessin seuraavaa vaihetta varten. Tämän tyyppinen purkulaite koostuu tyypillisesti kelasta, jalustasta, voimansiirrosta jne., ja se on yksilaakerista uloketyyppiä. Kela koostuu yleensä tukiakselista, kiilaluistista ja kiilaluistin sisäkkäisestä keulalevystä, joka laajentaa ja supistaa kelaa vinon kiilan vaikutuksesta erikokoisille rullille.
Hydraulinen ulokekelaus on erityisen tärkeä nopeissa metallinleikkauskoneissa, koska se voidaan moottoroida kelan pyörimisen saavuttamiseksi, jotta nauha pysyy jälkijännityksen alaisena ylempään purkamiseen käyttöjärjestelmän alla.

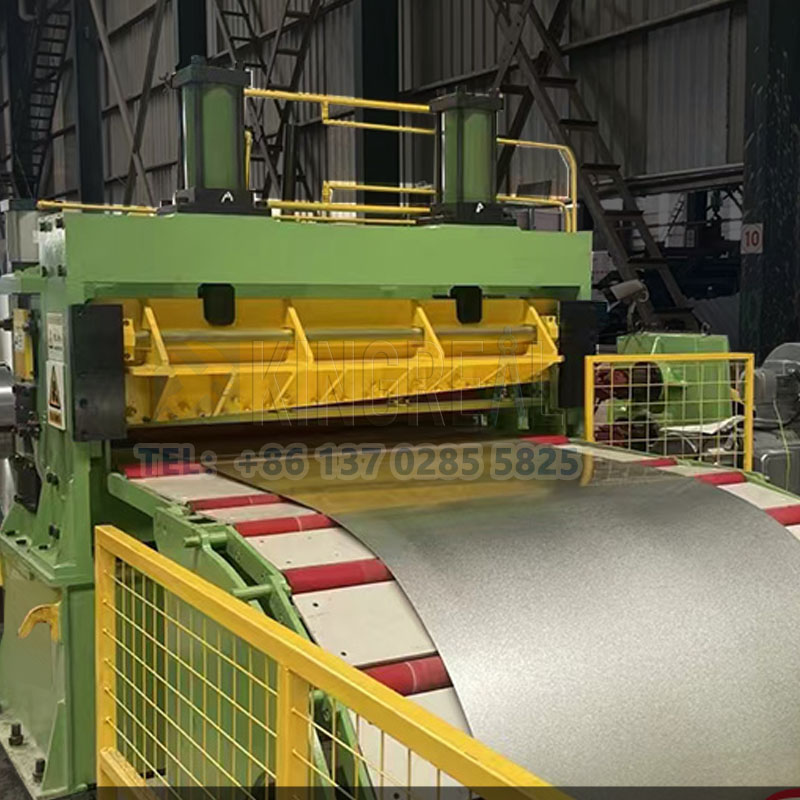

① Kaksoispituinen leikkauskone
a. Päärunko: profiiliteräs, teräslevy, hitsattu yhteen, hehkutettu jännityksen poistamiseksi ja sitten referenssipinnan käsittely.
b. Puristusrullapari: ylempi rulla voidaan synkronoida sylinterin nostopainemateriaalilla varmistaakseen levyn vakauden veitsen akseliin, ylemmän rullan höyryliikkeen.
c. Veitsen akselin materiaali: 42CrMo, erittely 200mm × 1300mm, kiilauralla, karkealla työstyksellä, karkaisukäsittelyllä, keskitaajuisella käsittelyllä, hiomalla, kovakromipinnoituksella, uudelleenhiontalla ja muulla 8 prosessilla;
① Suojakilpi:
Metallinleikkauskoneen suojakannessa on seuraavat roolit ja ominaisuudet:
Laitteen suojaus: koneen suojakansi voi eristää koneen suorasta kosketuksesta ympäröivään ympäristöön, estää pölyn, vesitahrojen, öljyn, lastujen ja muiden epäpuhtauksien pääsyn koneen sisälle, mikä parantaa koneen käyttöikää.
Käyttöturvallisuus: koneen suojakansi varmistaa käyttäjän ja ympäröivän henkilökunnan turvallisuuden, estää henkilöstöä suoran kosketuksen nopeiden liikkuvien osien, sähkövarattujen johtimien tai muiden vaarallisten osien kanssa ja välttää onnettomuudet.
▶ 1. Täydelliset kelankäsittelylaitteistoratkaisut;
▶ 2. Ammattitaitoinen tekninen tiimi
-Ennakkomyyntisuunnitteluohjelma; -Ammattimainen valmistus myynnin aikana; - myynnin jälkeinen asennuspalvelu;
▶ 3. Runsaat projektitapaukset
Olemme onnistuneesti myyneet leikkuukoneemme Turkkiin, Saudi-Arabiaan, Intiaan ja Venäjälle.
