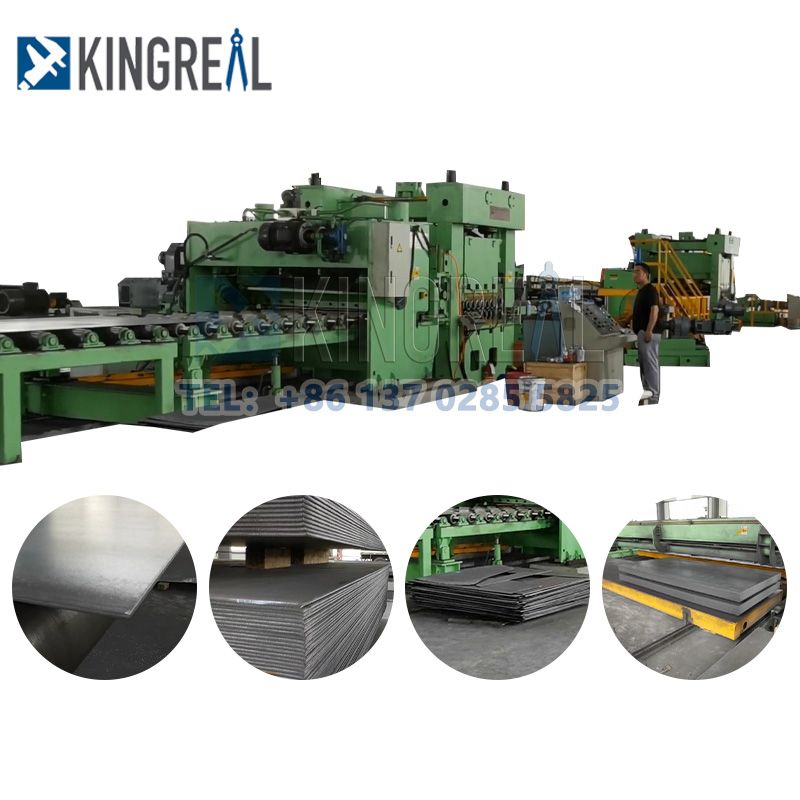

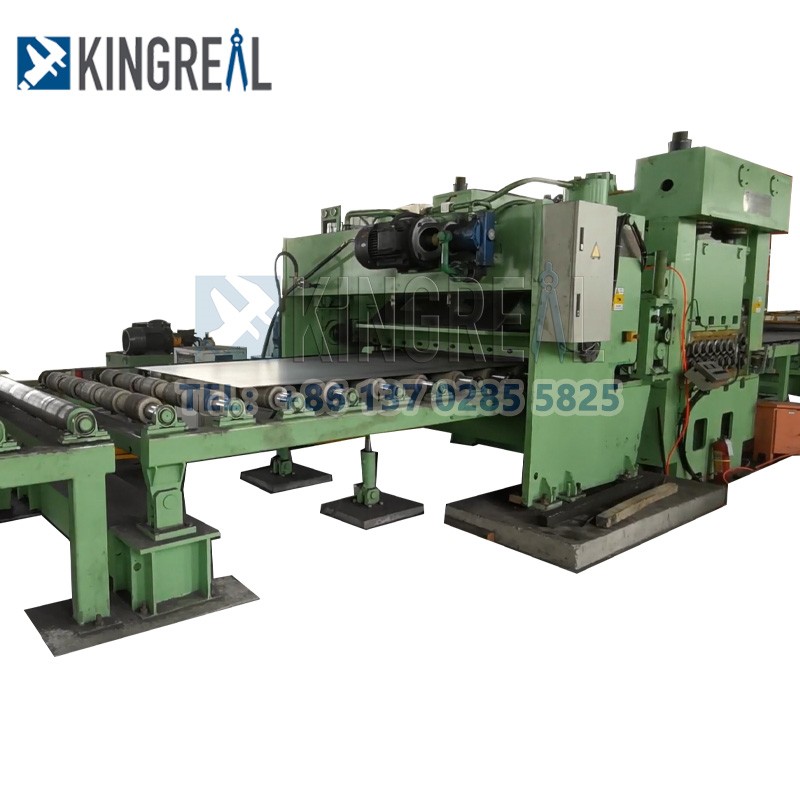

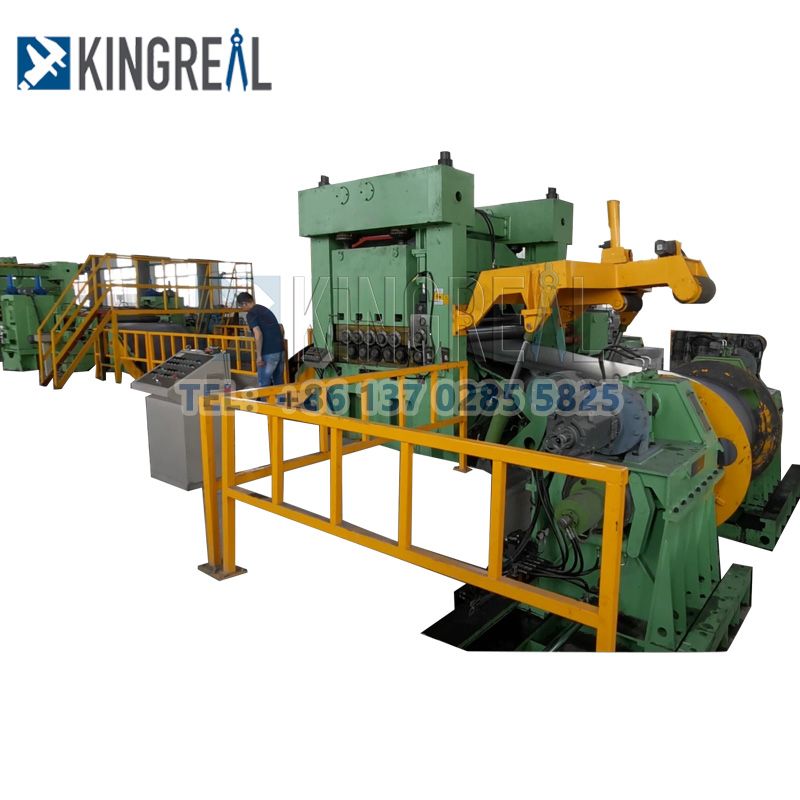

KINGREAL on suunnitellut 12-16 mm HR Cut To Length Line -leikkauslinjan erityisesti 12-16 mm:n levypaksuuksille, mikä vaatii korkeatasoista kelaus-, tasoitus- ja leikkauslaitteita. Jos olet kiinnostunut, ota rohkeasti yhteyttä.
KINGREAL Plate Shearing Lines on erityisesti suunniteltu jopa 10-16 mm:n paksuisten metallikäämien purkamiseen, tasoittamiseen, leikkaamiseen ja pinoamiseen. Soveltuvia materiaaleja ovat alumiini, galvanoitu ja kuumavalssattu teräs.
Paksujen peltikelojen käsittelyyn suunnitellaan ja valmistetaan KINGREAL-leikkauslinjat komponenttien ja laitteiden suunnittelussa erikoisvaluilla, jotka on sovitettu paksujen kelojen leikkausprosessiin. KINGREAL voi tarjota ammattimaista suunnittelua, korkealaatuista tuotantoa ja myynnin jälkeistä palvelua, olipa kyse paksusta mittatilauslinjasta tai peruslinjasta, ja sillä on jo onnistuneita projekteja Saudi-Arabiassa, Venäjällä ja Yhdistyneet arabiemiirikunnat.
Latauskelan vaunu -- Hydraulinen purkausrulla -- Syöttötela -- Suoristus -- Silmukkasilta -- Sivuohjauslaite -- Servooikaisukone -- Perholeikkuukone -- Siirtymäpöytä -- Automaattinen pinoaminen
|
Nimi |
Yksityiskohta |
|
Raaka-aine |
Q235 HR |
|
Levyn paksuus |
5,0 - 16,0 mm |
|
Arkin leveys |
900-2000 mm |
|
Koneen syöttö nettoleveys |
2000mm |
|
Kelan ulkohalkaisija |
Φ1000 ~ Φ2200mm |
|
Kelan sisähalkaisija |
Φ550 ~ Φ760mm |
|
Kelan enimmäispaino |
30T |
|
Pinoamisen pituus |
1000-12000mm |
|
Toimintanopeus |
0-25 m/min |
|
Kokonaisteho |
~500 kW |
|
Ei. |
Komponentin nimi |
Yksityiskohta |
|
1 |
Erittäin tarkka esitasoituskone |
Se käyttää viiden rullan vaaitus- ja kahden telan kiinnitys- ja syöttöjärjestelyä. Hydraulisylinteri käyttää ylempää rullaa, kun se säätyy ja painaa alas syöttöä varten, ja sähkövoima säätää ja painaa alas tasausta varten. Moottori ajaa ylä- ja alarullaa supistimen läpi ja jakokoteloa yleisen liitäntäakselin kautta. |
|
2 |
Cut-to-Length -kone
|
a. Malli: Hydraulinen jarru b. Vetoa minuutissa: 8-12 kertaa c. Terän materiaali: Cr12Mov d. Moottorin teho: 55 kW |
|
3 |
8. Mitoituslaite |
estää levyn menemisen epäkunnossa sen ollessa käynnissä ja valvoa sen tuloa päätasoituskoneeseen. Koneen alusta, ohjausrulla, rajoitinrulla, tukeva istuimen liukukappale ja säätölaite muodostavat tämän kokoonpanon. Vaihtelevien levyleveyksien huomioon ottamiseksi pystysuuntaiset ohjausrullat on sijoitettu arkin leveyssuunnan molemmille puolille. Ohjausrullan runko on kiinnitetty vastaavaan luistiin, joka liikuttaa ohjauspylväässä olevaa luistia levyn leveyden suunnassa moottorin läpi valssitangon mutterimaksun kautta. |
